220V无刷电机控制器ODM开发：跑步机与工业设备的FOC调速方案详解

一、为什么 2026 年的跑步机在"卷"电机控制器

1.1 出口与升级两条线同时拉动

据公开数据，2025 年上半年跑步机出口约 6.98 亿美元、同比增长 12.75%，中国是全球跑步机的主要生产与出口地。另一边，家用健身器材市场的结构升级很明显：入门款拼价格，中高价位档拼静音、平稳、智能联动。用户在客厅和卧室用跑步机，电机的电磁噪声、低速顿挫、皮带冲击都会被直接感知——这些体验问题的根源大多不在电机本体，而在控制器的调速方式。

1.2 同一颗控制器的三类宿主

AC 输入的无刷电机控制器并不只属于跑步机。同一硬件平台的三类典型宿主：

• 跑步机/健身器械：连续运行、负载随人体重与步频波动，要求转速稳定且安静；
• 户外机器人/商用设备：频繁启停与变载，要求启动平稳、保护完善；
• 工业类电机设备：风机、泵类、输送等场景，要求长时间运行的温升与可靠性管理。

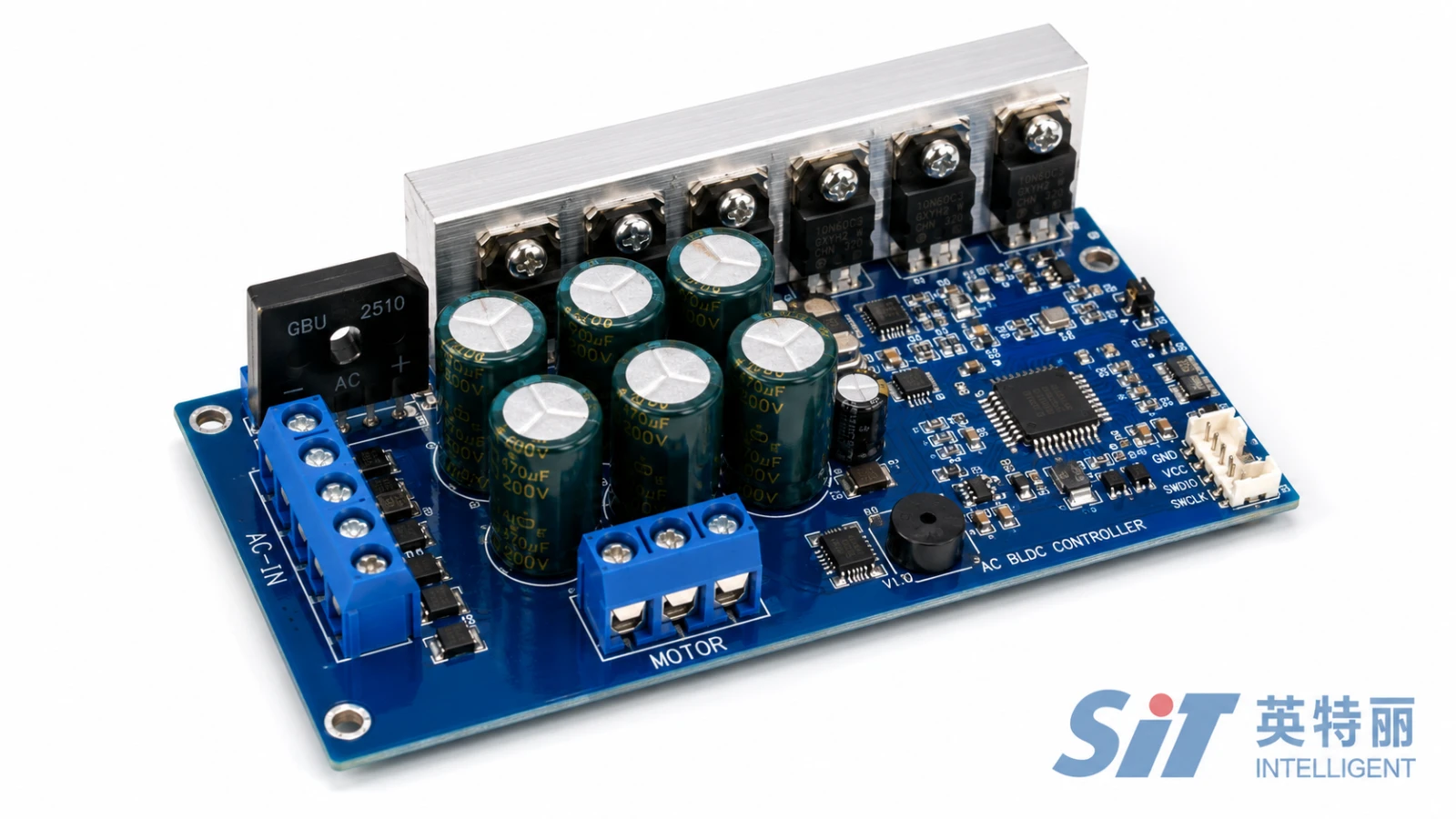

二、规格口径拆解：AC 110/220V 无刷电机控制器

山西英特丽可承接的 220V 无刷电机控制器 ODM 方案，核心规格如下：

三、FOC 矢量调速：静音与平稳的技术根源

3.1 FOC 与方波驱动的差别在哪

无刷电机的驱动方式主要有方波（六步换相）与 FOC（磁场定向控制）两档。差别可以用一句话概括：方波是"每 60° 电角度切一次开关"，扭矩有台阶；FOC 是"连续控制电流矢量"，扭矩是平滑的。落到整机体验上：

跑步机的"低速顿挫"是用户差评的高频词——走路模式（低速区间）恰恰是家用跑步机使用占比很高的工况，FOC 在低速区间的平稳性正好对症。

3.2 启动缓冲：3—10 秒里发生了什么

跑步机启动时,如果电机直接按目标速度起跳,皮带会猛地一拽——既吓人也伤传动。3—10 秒启动缓冲做的事情是:转速按预设斜率从零爬升,同时限制启动电流,让皮带与跑板的静摩擦平稳过渡到动摩擦。对户外机器人与工业设备,软启动同样意味着减小对减速箱与结构件的冲击。

3.3 负载突变的应对

人踏上跑步机的瞬间,负载阶跃式增加,转速会瞬时跌落;控制环的响应速度决定"被踩一脚后多快恢复"。这类动态指标在 ODM 阶段要按整机实测调:速度环带宽设高了易振荡,设低了恢复慢,需要带着真实皮带、跑板与目标体重区间去标定。

四、AC 输入带来的特殊工程问题

• 母线与泄放：220V 整流后母线电压高,停机与急停时的能量泄放、电容选型直接关系寿命与安全;
• 过压保护：电网波动（±10% 是常态设计边界）与制动回馈都会推高母线电压,过压保护与制动管理要协同设计;
• 安规与爬电：强电板的爬电距离、隔离带、接地设计按目标市场安规执行,出口机型在设计阶段就要对齐认证要求;
• EMC：开关功率级是干扰源,滤波与布局在板级做对,整机认证才不会反复整改。

五、ODM 定制流程与制造

5.1 定制决策点

1. 功率档与电机参数：整机功率、电机极对数与反电动势,决定功率器件与电流采样配置;
2. 电网制式：220V 单一市场或 110V/220V 双制式出口机型;
3. 接口：与上控台（仪表/触屏）的通讯协议,坡度电机等辅助负载的协同控制;
4. 保护配置:过压、过流、堵转、缺相、温度等保护项与阈值按整机方案配置;
5. 标定交付:带载标定启动曲线、速度环参数与噪声表现,输出标定报告。

5.2 制造端

强电功率板的焊接质量直接决定返修率：大焊点的热容差异、功率器件的装配应力、爬电区域的洁净度都需要制程管控。山西英特丽以 30 条 SMT 产线、32000 ㎡厂房承接电机控制器批量制造,通过 IATF16949 / ISO9001 / ISO13485 体系认证。电机控制器类产品的整体制造工艺,可延伸阅读 电机控制器 PCBA 代工;焊点与检测工艺见 BGA 焊接 X-Ray 检测与返修、PCBA 可靠性测试与 IPC-A-610。

商用设备电控的更多方向：商用服务机器人电控方案 ODM。

附录：术语速查

• FOC（磁场定向控制）：连续控制电流矢量的电机控制算法,扭矩平滑、噪声低。
• 方波驱动（六步换相）：按霍尔位置每 60° 电角度切换绕组通电的驱动方式。
• HP（马力）：功率单位,1HP 约 746W。
• 启动缓冲（软启动）：转速按斜率爬升并限制启动电流的启动方式。
• 母线泄放：停机时释放母线电容储能的电路。
• 速度环带宽：速度闭环对负载扰动的响应速度指标。
