一、单车多锚点放量逻辑与汽车数字钥匙硬件架构
传统遥控钥匙与低频(LF 125kHz)PEPS 系统易受中继放大攻击(Relay Attack),难以满足新一代智能网联汽车的迎宾解锁与防盗要求。随着 CCC(Car Connectivity Consortium)、ICCOA 等数字钥匙规范普及,以及 GB/T 47520-2026《信息技术 实时定位系统 超宽带定位空中接口协议》等标准相继发布,UWB(工作频段主要在 Channel 5 约 6.5GHz 与 Channel 9 约 8GHz)凭借纳秒级脉冲飞行时间(ToF)测距与到达角(AoA)感知能力,成为中高端乘用车与主力新能源车型的标配。

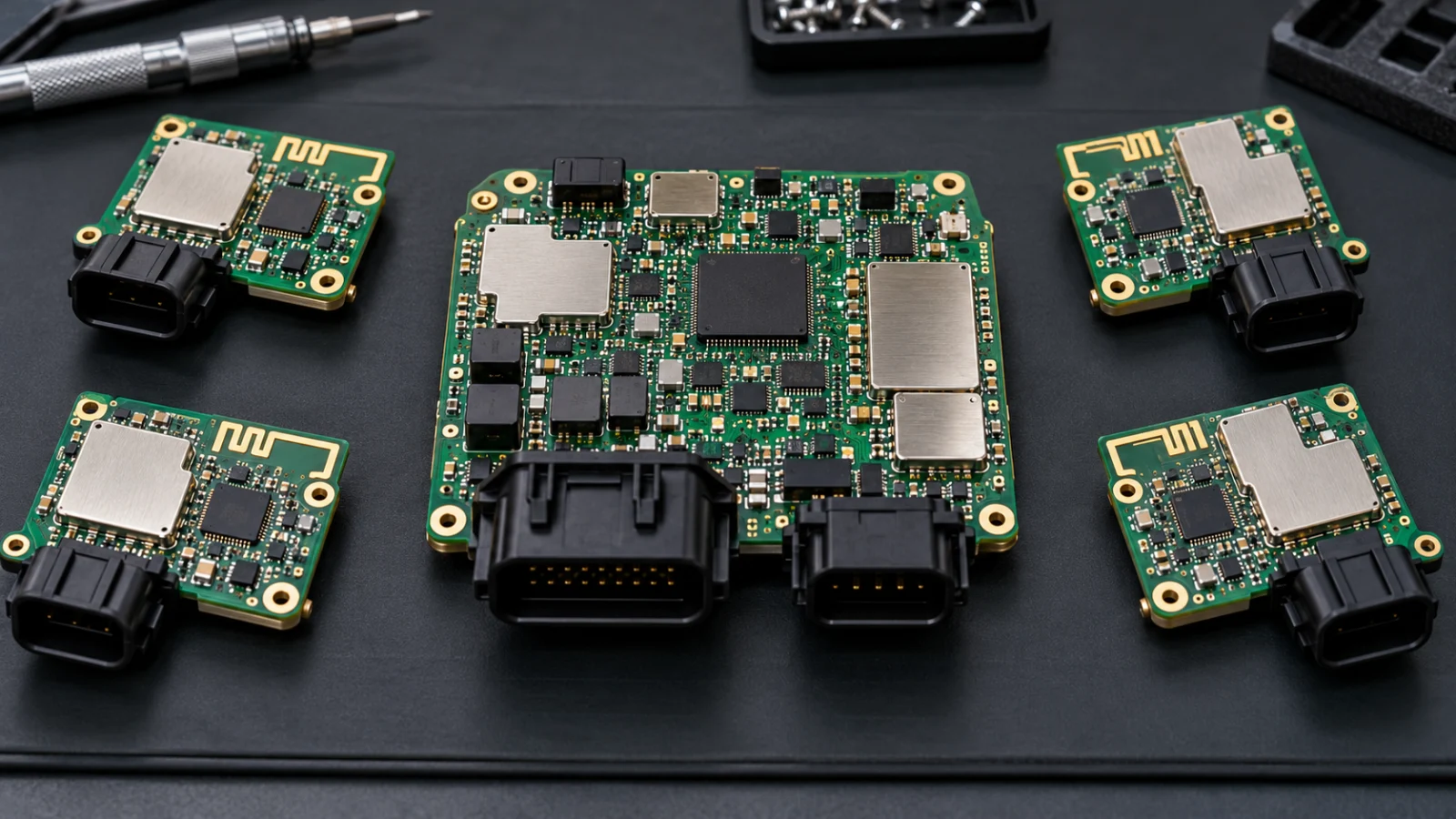

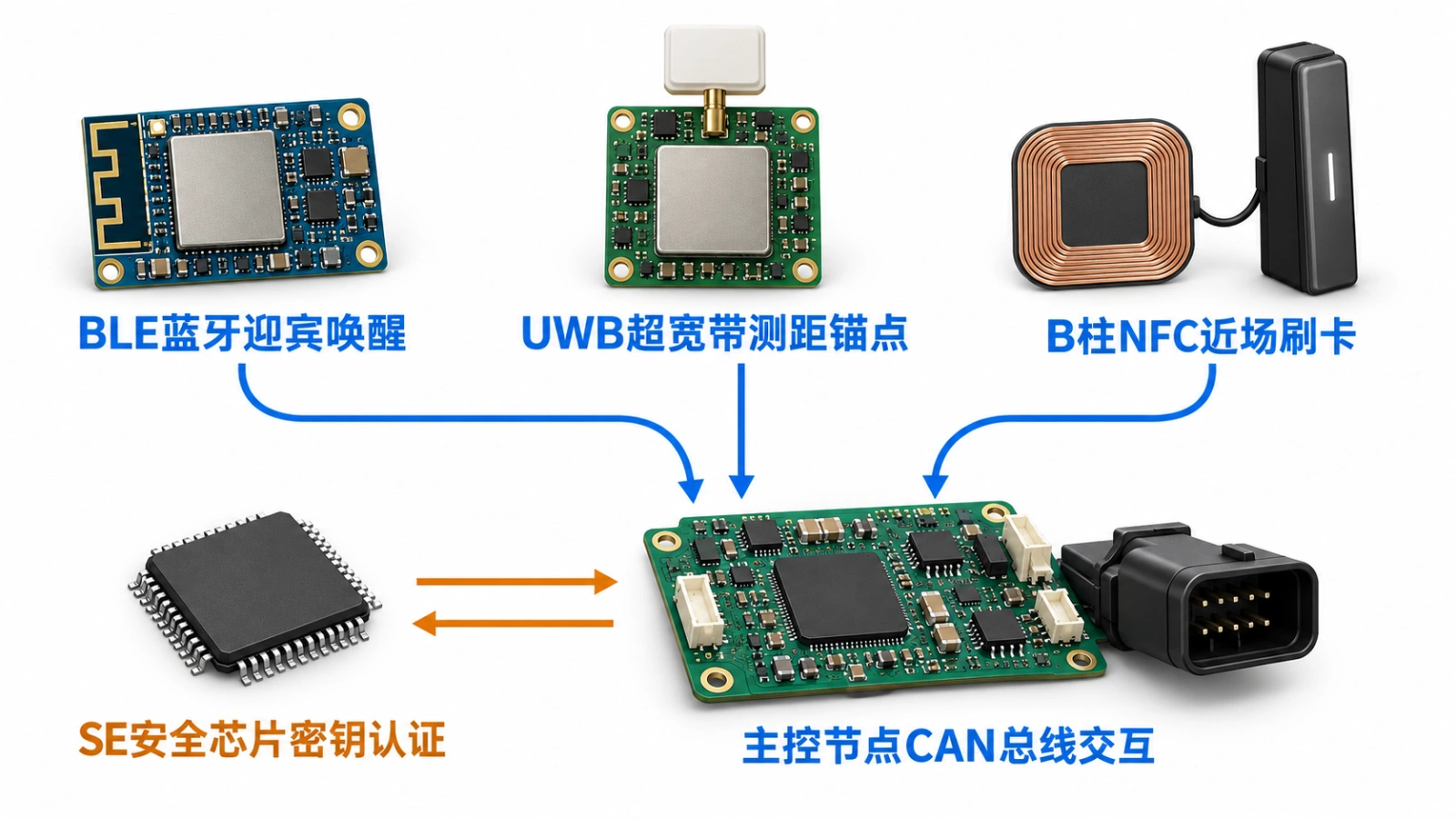

从 EMS 电子制造角度看,一套完整的车载数字钥匙硬件系统往往拆分为三种不同形态的 PCBA,在同一车型项目内同步排产交付:
- 数字钥匙主控节点(或集成于车身域控 BDC / 车载T-BOX远程通信模块PCBA):搭载车规级多核 MCU、蓝牙 BLE 主控 SoC、车规级安全芯片(Secure Element, SE)、CAN FD / LIN 总线收发器及电源管理模块,负责与手机/卡片钥匙完成双向身份认证及与整车防盗系统(Immobilizer)交互(同属车规前装网联终端的还有车载eCall事故紧急呼叫系统PCBA)。
- 车内外 UWB + BLE 锚点模块(Anchor Node,单车 4~6 颗):体积紧凑的高频小型 PCBA,分布在前后保险杠、左右 B 柱或车顶阅读灯区域,板载车规 UWB 收发器(QFN/WLCSP/SiP 模组)、BLE 射频前端、巴伦(Balun)滤波器、高精度温补晶振(TCXO)及板载印制天线(或切角陶瓷天线)。
- B 柱 / 后视镜与中控台 NFC 读写模块(单车 2 颗):负责手机没电关机工况或 NFC 卡片钥匙的 13.56MHz 近场刷卡解锁与车内启动认证,对天线调谐电容 Q 值与谐振频率一致性极为敏感。
| 数字钥匙子板类型 | 核心器件与封装特征 | 批量 SMT 常见失效风险 | 车规产线关键工艺管控 |
|---|---|---|---|
| UWB/BLE 测距锚点板(Anchor) | 车规 UWB SoC(0.4mm pitch QFN/LGA)、6.5G/8GHz 巴伦与 0201 射频 NP0 电容、38.4MHz 高稳晶振 | 射频匹配路径锡膏量偏差导致寄生电感/电容改变,引发中心频偏或 ToF 测距误差超出 ±10cm | 激光纳米电抛光钢网、3D SPI 逐点体积监控、氮气回流焊保护防焊盘氧化 |
| 主控与安全认证单元(Master) | 车规 MCU(LQFP/BGA)、车规级 SE 安全加密芯片、CAN FD 收发器、共模电感 | 安全证书/公私钥烧录混批或漏烧;BGA/QFN 底部接地盘空洞偏大影响高低温循环寿命 | 防呆加密烧录站与 MES 序列号强绑定、X-Ray 空洞率抽检、高低温冷启动循环抽测 |
| B 柱与座舱 NFC 刷卡板 | 车规级 13.56MHz NFC 读卡 IC、高 Q 值射频电感与 C0G 调谐电容、FPC/板载线圈接口 | 分板机械应力造成天线口附近 MLCC 微裂纹;三防漆覆膜厚度不均改变线圈分布电容 | 铣刀/激光无应力分板、LCR 电桥与矢量网络分析仪(VNA)谐振点快速检验 |
二、6.5GHz/8GHz UWB 射频前端 0201 贴装与回流焊热曲线管控
UWB 超宽带信号的工作频率高达 6.5GHz 至 8GHz,波长仅为数厘米。在这一频段下,PCBA 射频走线上的焊盘尺寸、锡膏熔融后的爬锡高度乃至助焊剂残留介电常数,都会直接改变 50Ω 微带线的特征阻抗。如果同一辆车上安装的 4 颗或 6 颗 UWB 锚点模块在 SMT 焊接阶段存在射频前端一致性偏差,整车在执行三角定位或到达角(AoA)解算时就会出现“车主站在车门外已迎宾亮灯,却偶发罚站无法拉门解锁”的测距跳变现象。
2.1 0201 射频无源器件与 3D SPI 锡膏体积监控
UWB 锚点板体积通常只有名片的三分之一到一半大小,为缩短射频路径并减小寄生参数,巴伦、带通滤波器及 π 型匹配网络大量采用 0201 甚至更小尺寸的高 Q 值射频电感与 NP0(C0G)电容。产线必须使用经纳米涂层处理的激光钢网,并在印刷工位后紧接 KOH YOUNG 3D SPI 在线锡膏检测仪,对射频匹配焊盘及 UWB 芯片 0.4mm 细间距引脚的锡膏高度、体积与桥连趋势执行逐板在线扫描(参数设定逻辑详见3D SPI检测参数与过程能力判读规范),将印刷不良直接拦截在贴片之前。
2.2 十温区氮气回流焊与晶振频偏抑制
UWB 飞行时间测距要求板载参考晶振(通常为 38.4MHz 车规晶振)具备极高的初始频率精度与低相位噪声。若回流焊预热斜率过陡或冷却区热冲击过大,晶体封装底座容易产生残余热应力,引起出厂初始频偏超标。山西英特丽产线配备 HELLER 十温区无铅氮气回流焊炉,严格按照回流焊炉温曲线验证与配方冻结流程,用测温板实测 UWB 主芯片、金属屏蔽罩与参考晶振本体温度,在氮气低氧氛围下实现焊盘均匀润湿并降低焊点空洞率。
三、GB 44495 车规安全芯片(SE)密钥注入与多拼板低应力分板
强制性国标 GB 44495-2024《汽车整车信息安全技术要求》与 GB 15740-2024《汽车防盗装置》对车辆外部无线接口的身份鉴别、通信加密及防重放攻击作出了强制规定。因此,汽车数字钥匙主控板及高阶锚点板均内置了独立车规安全芯片(SE)或带 HSM(硬件安全模块)的微控制器。
- 安全密钥与证书的产线防错烧录:在批量生产中,固件与根证书注入必须杜绝“重复烧录同一密钥 ID”或“测试版固件混入量产板”的风险。产线将自动化离线/在线烧录器接入车间 MES 系统,每颗芯片或每块单板烧录时动态校验专属硬件 UID、写入对应证书并回读签名校验值,日志实时绑定至PCBA序列号与条码追溯系统。
- 高倍数拼板(Multi-up Panel)精度与无应力分板:由于 UWB 锚点板与 B 柱 NFC 板尺寸小、单车用量大,为提升 SMT 贴片效率,工程上常采用 1 拼 8、1 拼 12 甚至 1 拼 16 的邮票孔或铣槽拼板设计。拼板数量增多后,须在每块子板上设置独立子板光学基准点(Local Fiducial Mark)及坏板跳过标识(Bad Mark),防止 PCB 涨缩叠加引起细间距貼装偏移;分板工序则全部采用下铣刀式或激光自动分板机,并在分板夹具上预留净空槽,避免切板弯曲应力损伤板边射频陶瓷电容与印制天线。
- 车外锚点三防涂覆与透气膜保护:布置在前后保险杠内侧或外后视镜内的 UWB/NFC 节点长期处于雨水、泥沙与融雪盐雾环境中。在进行选择性三防漆涂覆或灌封时,必须精准避开板端车规防水连接器(如微型汽车护套插针)以及板载天线净空区,防止高介电常数涂层覆盖印制天线表面导致中心频率向低频偏移。
四、UWB 飞行时间(ToF)射频校准与前装大批量交付保障
由于单车配备 4~6 颗锚点,一个年产 10 万辆的车型平台即可带来 50 万至 80 万片数字钥匙相关 PCBA 的年需求量。在如此规模的连续交付中,后段自动化射频与功能测试是确保主机厂总装下线零返工的关键屏障:
- 屏蔽暗箱内 BLE 唤醒灵敏度与发射功率测试:单板放入定制气动射频屏蔽暗箱,通过耦合天线与无线综合测试仪快速测算 2.4GHz BLE 广播功率、接收灵敏度(PER)与 RSSI 校准系数。
- UWB 脉冲频谱模板、晶振频偏与天线延迟(Antenna Delay)校准:在 6.5GHz/8GHz 频段检验发射功率谱密度(PSD)、中心频偏(ppm),并通过屏蔽箱内标准参考锚点完成双向测距(TWR)环回校准,将测得的板级天线群时延补偿参数直接写入板载非易失性闪存中。
- CAN FD / LIN 总线休眠唤醒与静态暗电流测试:由于数字钥匙锚点在车辆锁车熄火后仍需保持周期性蓝牙监听以响应车主靠近迎宾,单板休眠暗电流被主机厂严格限制。测试治具逐板核验总线睡眠指令响应、静态微安/毫安级待机功耗及高低温拉偏通信可靠性。
对于计划导入前装量产的 Tier 1 与主机厂客户,审厂与工程交付流程可参考山西汽车电子PCBA量产选厂清单与汽车电子PCBA APQP制造交付物清单。山西英特丽电子科技晋城基地拥有 30 条 SMT 高速产线与 32,000㎡ 数字化厂房(英特丽集团全国布局 7 大制造基地、150 余条 SMT 产线),通过 IATF16949、ISO9001 及 ISO13485 体系认证,可高效承接汽车数字钥匙主控板、UWB/BLE 锚点模块与 NFC 读卡板的中大批量 SMT 贴片、三防涂覆与射频联调代工。具体项目的产能爬坡计划、射频暗箱治具开发分工与商务条款以双方技术协议与当期合同约定为准。
五、采购与工程常见问题(FAQ)
为什么一套汽车数字钥匙系统会带来单车 5~8 块 PCBA 的批量制造需求?
新一代“BLE+UWB+NFC”融合数字钥匙为实现车外 360 度环车厘米级定位、迎宾照明与车内防误锁判别,通常采用“1 颗车内主控节点 + 4 至 6 颗车内外 UWB/BLE 测距锚点 + 1 至 2 颗 B 柱/中控 NFC 刷卡模块”的分布式架构。这种多节点高配比使单一车型的数字钥匙 PCBA 采购总量远高于传统遥控钥匙模块。
UWB 超宽带锚点模块在 SMT 贴装时有哪些影响测距精度的关键隐患?
UWB 工作在 6.5GHz~8GHz 高频段,射频前端 0201 匹配电容/电感的贴装偏移、锡膏体积波动或焊盘立碑会改变射频路径群时延;同时 38.4MHz 参考晶振若受回流焊热冲击产生频偏,会直接放大飞行时间(ToF)计算误差。制造端必须通过激光纳米钢网、3D SPI 全检、十温区氮气回流焊及出厂天线时延校准予以消除。
汽车数字钥匙 PCBA 执行三防漆涂覆时为什么要避开板载印制天线区域?
UWB 与 BLE 板载印制天线(PCB Antenna)或陶瓷天线是在特定基板介电常数与空气介质下完成 50Ω 阻抗与谐振频率匹配的。如果三防漆直接喷涂覆盖在天线辐射体表面,涂层材料的介电常数会导致天线等效电长度增加、中心谐振频率向低频偏移并增大回波损耗,因此需在自动涂覆程序中将天线区设为禁涂避让区。
山西英特丽如何配合车载数字钥匙项目完成安全密钥烧录与车规追溯?
产线支持离线自动化烧录机或 FCT 在线加密烧录工位,并与车间 MES 系统实时联动。每块数字钥匙 PCBA 在激光刻印独立二维码(SN)后,系统自动绑定车规 MCU/SE 芯片专属硬件 ID、密钥证书写入状态、SPI/AOI/X-Ray 质量记录及 UWB/BLE 射频校准参数,确保符合 IATF16949 及整车信息安全强标追溯要求。
