一、智能燃气表硬件演进与双架构 PCBA 工艺特征
在国内城市燃气表具更新换代进程中，主流产品正由早期 IC 卡预付费膜式表全面切换为 NB-IoT 物联网远传膜式表与全电子式超声波燃气表，且在餐饮及家庭户内场景常与可燃气体探测器及报警控制器组成无线联动切断网络。这两类主流智能燃气表在硬件架构上既有共性，也存在明显的信号链路差异：

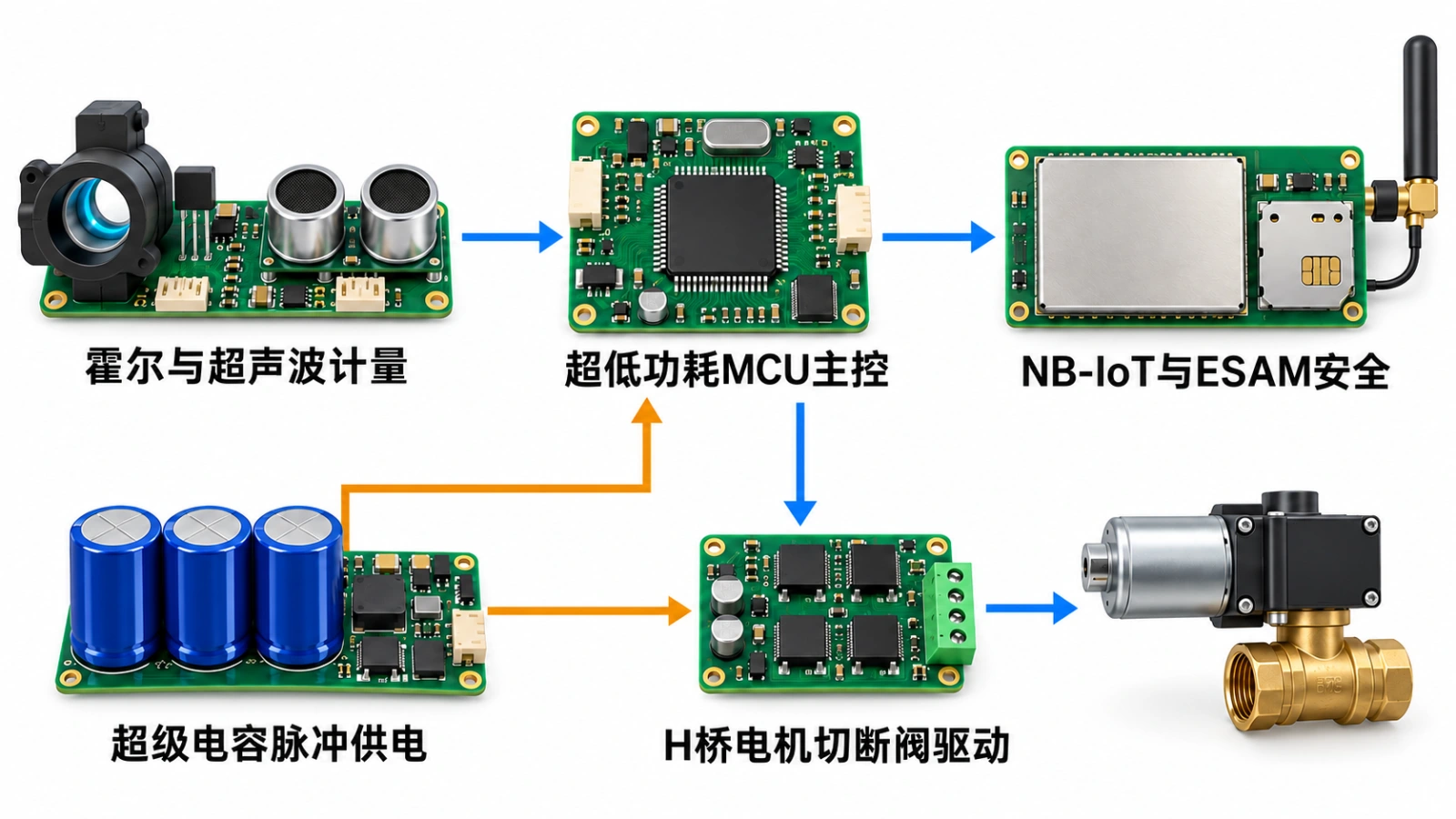

- NB-IoT 物联网膜式燃气表控制板：基于 GB/T 26794-2023《燃气表用计数器》的双干簧管、霍尔传感器或光电直读采样方案，搭配超低功耗 MCU、NB-IoT 邮票孔/LCC 通信模组、ESAM 安全加密芯片、H 桥电机阀驱动 IC 及锂亚硫酰氯电池/碱性电池管理电路。

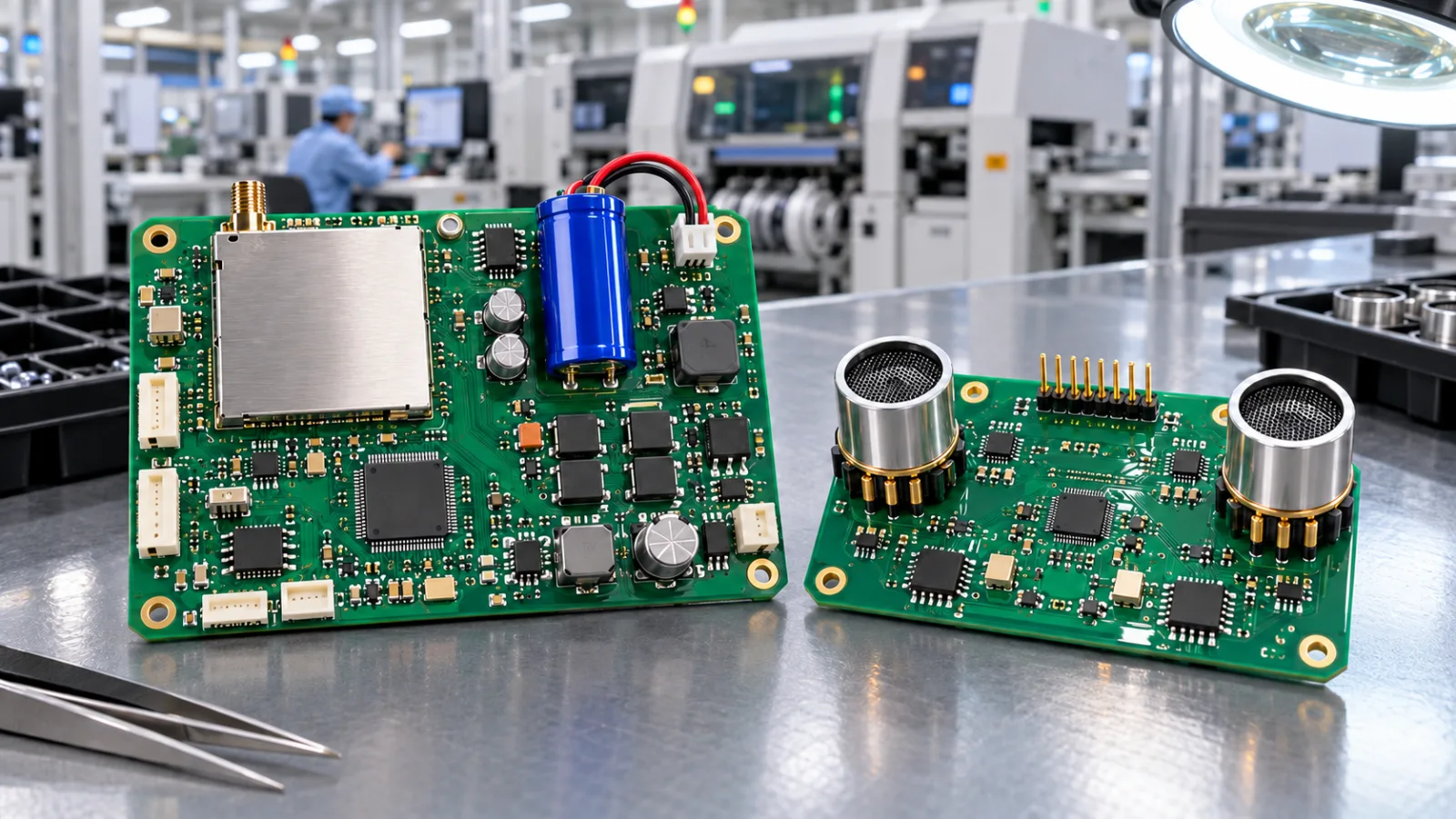

- 全电子超声波燃气表计量与通信双板（或同板）：在无线远传与阀控基础上，增加了皮秒级时间数字转换器（TDC）或高精度超声波计量 SoC、压电换能器收发匹配网络及温压补偿传感器接口，对模拟发射激励波形对称度、微弱回波信噪比及晶振频率稳定度要求极为严苛。
| 燃气表 PCBA 功能模块 | 关键元器件构成 | 批量生产常见不良模式 | SMT 与后段组装管控重点 |
|---|---|---|---|
| 微功耗主控与休眠电源域 | 超低功耗 MCU（QFN/LQFP）、低静态电流 LDO、RTC 32.768kHz 晶振 | 板面助焊剂残留或锡珠引起数微安至数十微安暗电流，导致表具电池提前亏电关阀 | 低残留锡膏与炉温活性挥发控制、晶振匹配电容 Cpk 监控、FCT 休眠电流微安表直测 |
| NB-IoT 通信与储能放电单元 | NB-IoT 无线模组（LCC/LGA）、ESAM 安全芯片、超级电容或混合脉冲电容（HPC） | 模组射频接地焊盘空洞偏大导致弱网区驻网失败；超级电容波峰焊过热漏液或内阻升高 | LGA/LCC 阶梯钢网开口、X-Ray 抽检；超级电容采用低温手工/治具后焊并实测脉冲压降 |
| 计量采样前端（霍尔/光电/超声波） | 全极性霍尔开关、光电对管、超声波 TDC 计量芯片、高精度 NP0/C0G 电容 | 霍尔或光电传感器贴装位置偏移导致计数漏脉冲；超声波换能器匹配阻容温漂超差 | 传感器焊盘对称设计、在线 AOI 位置偏移检测、超音波飞行时间（ToF）零流量基线校准 |
| 机电阀控驱动与防拆检测 | 低导通内阻 H 桥驱动芯片、堵转电流采样电阻、防拆微动开关、液晶屏（LCD）接口 | 阀门动作瞬间大电流拉垮 MCU 供电轨；接插件弹片被三防漆污染导致显示缺划或阀门不动作 | 电机驱动回路粗铜箔焊接润湿检查、带载正反转堵转电流测试、连接器窗口精密遮蔽涂覆 |
二、微安级整板静态功耗控制与超级电容后焊工艺
智能燃气表一旦挂表入户，设计免维护工作周期通常长达数年，整机静态休眠电流往往要求控制在十余微安以内（这一低功耗制造逻辑与物联网智能水表PCBA代工及智能电表AMI计量与通信板制造高度相通）。在批量 PCBA 代工中，很多样板阶段未暴露的功耗超标问题，往往在数万片量产爬坡时集中浮现，根源通常在于板面离子污染与储能电容热损伤。
2.1 助焊剂残留与表面绝缘阻抗（SIR）管控
在 QFN 封装的超低功耗 MCU、电源管理芯片以及高阻值分压采样电阻周围，如果锡膏印刷塌陷或回流焊恒温区时间偏短，引脚底部残留的松香与活性剂在厨房高湿环境下会形成微弱导电通路。虽然不足以造成逻辑短路，但足以产生 10μA～50μA 的额外漏电流，在一年内耗尽电池容量。为此，产线在设定回流焊炉温曲线时需确保助焊剂充分反应挥发，并对高密度引脚区域执行严密的炉后 AOI 外观检查与定期板面离子洁净度抽检。
2.2 超级电容（EDLC）与锂亚电池接口的热敏保护
由于锂亚硫酰氯电池内阻较高，无法单独支撑 NB-IoT 模组在地下表井或厨房弱信号区以 23dBm 最大功率发射时的瞬态百毫安级电流，燃气表控制板普遍并联超级电容（EDLC）或混合脉冲电容（HPC）。这类电化学储能器件内部含有机电解液，严禁直接通过常规无铅回流焊炉或长时间波峰焊，否则极易因内部气化增压导致密封胶塞微裂、电解液干涸或等效串联电阻（ESR）成倍上升。在山西英特丽产线上，超级电容与电池座均被划入温度敏感后焊工位，采用恒温烙铁或局部选择性焊接工艺，并规定焊接加热时间上限。
三、本安防爆间距核查与厨房湿热油烟环境三防涂覆
由于腔体内直接流经天然气或液化石油气，智能燃气表的电子控制部分通常按照本质安全型（Ex ib IIB T3/T4 Gb）防爆要求设计。在 PCBA 制造端，防爆安全直接体现在限流电阻、限压齐纳二极管、隔离光耦等本安关联件的料号刚性受控，以及本安与非本安电路之间的爬电距离与电气间隙。
在工程导入阶段，DFM 审查需重点核对钢网开口是否存在外扩导致焊盘间安全间距缩水；在物料端，本安限流保护电阻与储能电容必须严格执行受控 BOM 品牌与精度等级，任何物料变更均须走正式工程变更（ECN）审批。进入三防涂覆环节后，燃气表控制板需双面喷涂防潮防霉防盐雾三防漆，但必须对以下功能接触点实施刚性治具遮蔽（遮蔽工艺可参考液冷储能控制板三防漆禁涂区域遮蔽规范）：
- 干簧管或霍尔传感器的立体安装弯曲引脚与机械限位槽；
- 电机切断阀连接插座、电池电源插针、IC 卡座触点及液晶显示屏（LCD）导电胶条/FPC 金手指；
- 红外通信对管光学透镜表面、蜂鸣器发声孔以及气压传感器呼吸窗。
四、大批量出货的自动化 FCT 阀控计量联调与表号密钥追溯
智能燃气表招标项目普遍具有“单批次数量大、交期窗口集中、城燃公司入网抽检严”的特点。如果单板测试节拍慢或漏测率高，整机厂在总装挂表标定阶段将面临高昂的拆机返修成本。在规划PCBA量产ICT与FCT测试治具时，建议采用一拖四或一拖八多工位并行自动化治具，单次压合完成以下核心检验：
- 工作电流与微安级休眠电流双档位测试：治具先检测主板唤醒态、液晶全显态及阀门驱动态峰值电流，随后发送指令使 MCU 与 NB-IoT 模组进入深度休眠（PSM 模式），由高精度微安采样模块读取静态底电流，超出阈值上限的单板由治具自动锁死并打印不良标签。
- 正反转阀控驱动与堵转保护测试：模拟燃气表电机阀开阀、关阀动作，监测 H 桥输出波形与到位限位信号，并通过电子负载模拟阀门卡涩堵转工况，确认驱动电路能按设定电流与时限及时切断输出。
- 计量脉冲注入与超声波通道自检：向霍尔/干簧管/光电接口注入标准正交脉冲序列，核对计数累加与防磁攻击告警逻辑；针对超声波燃气表板，则通过回环测试腔验证收发换能器驱动幅度与 TDC 零点时差。
- ESAM 安全芯片通信、NB-IoT 射频与五码绑定追溯：读取 ESAM 芯片序列号、NB-IoT 模组 IMEI、SIM/eSIM 卡 ICCID，并与 PCBA 单板激光二维码（SN）及客户表具资产号实时绑定上传至车间 MES 系统（架构详见PCBA序列号与条码追溯体系），生成可直接导入城燃管理平台的出厂电子台账。
山西英特丽电子科技晋城基地建有 30 条高精密 SMT 生产线与 32,000㎡ 数字化车间（英特丽集团全国运营 7 大制造基地、150 余条 SMT 产线），通过 ISO9001、IATF16949 及 ISO13485 认证，具备成熟的智能水表、智能电表与智能燃气表“三表”控制板大批量代工经验。具体项目的备料锁单策略、治具开发分工与商务条款以双方技术协议与当期合同约定为准。
五、采购与工程常见问题（FAQ）
NB-IoT 物联网燃气表控制板批量加工时为什么容易出现休眠功耗超标？
智能燃气表休眠底电流通常在十余微安级别，常见量产超标原因主要有三类：一是超低功耗 MCU 或电源芯片底部助焊剂残留吸潮形成微弱漏电；二是滤波多层陶瓷电容（MLCC）在贴装或分板受机械应力产生微裂纹引起漏电；三是 NB-IoT 模组未正确进入 PSM 深度睡眠状态。通过低残留锡膏、应力受控的自动分板机及 FCT 全检微安级睡眠电流即可有效拦截。
超声波燃气表 PCBA 与传统膜式燃气表控制板在 SMT 制造上有什么差异？
超声波燃气表利用声波在顺流与逆流传播中的皮秒级时间差（ToF）计算气量，其 TDC 计量芯片、高速晶振及模拟收发匹配网络对阻容温漂、贴装对称度和焊盘寄生电容非常敏感。生产中需严控 NP0/C0G 级射频电容与高精度薄膜电阻的来料一致性，禁止随意替换物料品牌，并在 FCT 阶段增加超声波收发回波幅值与零点时差校验。
燃气表主板上的超级电容为什么不能直接过常规无铅回流焊？
超级电容内部含有低沸点有机电解液和橡胶/树脂密封结构，常规无铅回流焊超过 240℃ 的峰值高温会使电容内部剧烈气化膨胀，导致密封受损、电解液隐性泄漏或内阻（ESR）急剧增大，挂表一至两年后便无法支撑 NB-IoT 模组发射电流。因此超级电容应安排在回流焊与三防涂覆之后，采用限温后焊或专用选择性焊工艺组装。
山西英特丽如何保障大批量智能燃气表 PCBA 的交期与批次追溯？
晋城基地拥有 30 条 SMT 高速线，可根据城燃招标交期配置专线连产，配合自动上板、3D SPI、在线 AOI、选择性三防涂覆与多工位并行 FCT 治具实现高节拍交付；同时全线启用 MES 系统，将每块 PCBA 的激光条码与 NB-IoT 模组 IMEI、ICCID、ESAM 密钥号及测试数据绑定归档，满足公用事业表具全生命周期质量追溯要求。
