导读：低轨卫星星座建设在全球范围内提速，卫星通信从专用领域向消费级、工业级市场快速渗透。作为星地链路的关键环节，通信模组与地面终端设备的PCBA制造需求持续扩大。本文聚焦卫星通信中游模组的制造特点与工艺要求，为相关设备厂商选择PCBA代工伙伴提供参考。
全球卫星通信市场正经历一轮快速扩张。以SpaceX Starlink为代表的低轨卫星星座在商业上验证了可行性之后，国内的千帆（上海垣信）、鸿雁（中国航天科技）、星网（央企主导）等项目相继进入建设加速期。与传统GEO高轨卫星不同，低轨卫星的地面终端无需大型抛物面天线，可使用相控阵平板天线或便携式终端接收信号，这使得卫星通信模组的量产需求成为现实。
在产业链分工上，卫星通信的地面设备制造呈现明显的中游机会：芯片和算法由少数头部企业掌握，系统集成由运营商主导，而通信模组、射频前端、控制终端的PCBA制造则高度依赖具备射频工艺能力的EMS代工厂。对于有高频PCB贴装经验的制造商而言，这是一个供给侧尚未充分竞争的方向。

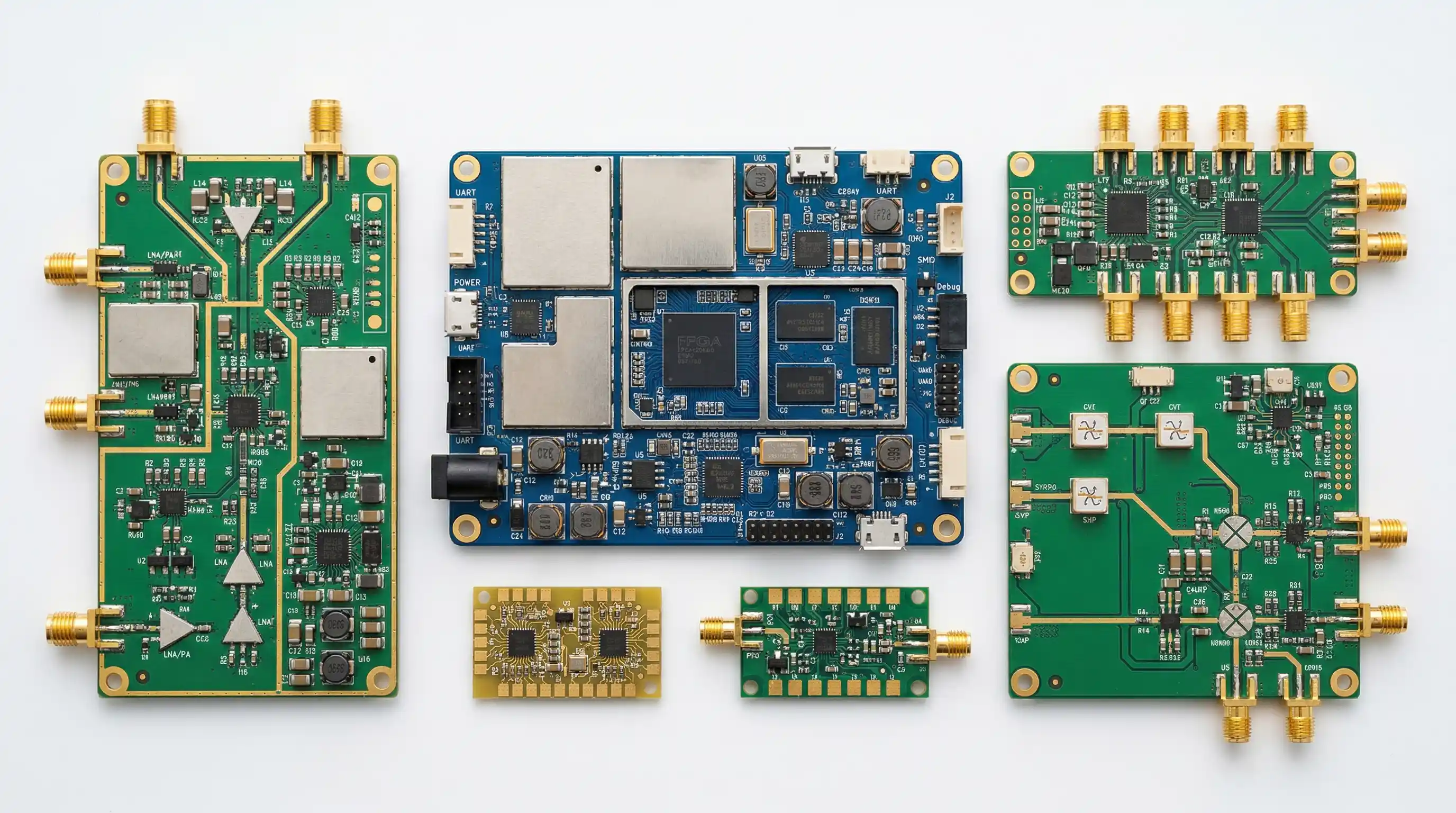

射频前端模组是卫星通信终端的核心，集成了低噪声放大器（LNA）、功率放大器（PA）、滤波器和射频开关。该板卡工作频率通常在Ku/Ka频段（12-30GHz），对微波PCB基材（如PTFE/Rogers材料）的加工适配性要求较高，焊接时需严格控制高频器件的安装应力和接地质量。
基带板承担信号的调制、解调、编解码处理，核心器件为高性能FPGA或专用基带芯片，通常采用BGA封装。该板卡对高速信号布线的阻抗控制和等长处理要求严格，SMT贴装精度要求与AI服务器板卡相当，同时需考虑高速时钟信号的EMI抑制。
相控阵天线是低轨卫星地面终端区别于传统卫星天线的核心部件，其馈电网络板包含大量移相器、功率分配器和射频连接器。该类板卡元器件密集，对多层微带线加工精度和焊接一致性要求极高，任何焊点不一致都会影响天线的波束指向精度。
卫星通信终端的控制板负责系统调度、协议处理和人机交互，电源管理板负责多路电压的精确转换。这两类板卡技术难度相对较低，但由于终端设备往往用于户外或恶劣环境，需要进行宽温测试（-40°C至+85°C）和三防处理。
射频板卡通常使用Rogers、Taconic或国产高频覆铜板，与标准FR4的热膨胀系数不同，SMT贴装时温度曲线需专项设定，防止材料翘曲影响焊接质量。
射频模组普遍使用金属屏蔽罩隔离干扰，屏蔽罩框架需精确贴合PCB焊盘，焊接后需检查屏蔽罩的平整度和密封性，防止共振点影响EMI性能。
射频前端板大量使用0201及以下规格的电阻、电容，这类器件对锡膏印刷厚度和贴装偏移量极为敏感，需要高精度SPI（锡膏检测仪）进行过程监控。
高频信号路径的特性阻抗（通常50Ω）需要稳定控制，代工厂需与PCB制造商建立联动机制，在来料检验阶段核查关键走线的阻抗测试报告。
户外卫星终端需通过宽温循环测试（-40°C至+85°C），验证焊点在温度应力下的可靠性。代工厂应具备温度循环测试箱或与第三方测试机构建立合作。
射频电路对助焊剂残留高度敏感，残留物可能改变PCB表面的介电常数，影响高频信号传输。通常要求使用免清洗助焊剂并通过离子污染度测试。
| 检验项目 | 技术要求 | 适用板卡类型 |
|---|---|---|
| SMT贴装精度 | ±0.03mm以内，满足微型射频器件要求 | 射频前端模组 |
| 锡膏印刷厚度均匀性 | 目标值±15%（SPI在线检测） | 0201及以下器件板 |
| 屏蔽罩焊接平整度 | 翘曲≤0.1mm，四角接触高度差≤0.05mm | 射频模组屏蔽腔 |
| 离子污染度 | ≤1.56µg NaCl当量/cm²（IPC-TM-650） | 射频板卡 |
| 特性阻抗来料复核 | 50Ω±10%（或按客户规格） | 高频微带线PCB |
| 宽温测试范围 | -40°C至+85°C，50次温度循环 | 户外终端板卡 |
| 三防涂层覆盖率 | 非连接器区域覆盖率≥95% | 户外及车载终端 |
射频工艺经验是核心门槛：卫星通信模组的制造难点不在于元器件数量，而在于射频工艺的细节管控。具备5G通信、无线模组、雷达等射频类产品加工经验的代工厂，在工艺参数积累和异常处理能力上有明显优势，能更快适配新产品的工艺需求。
微型器件贴装能力：卫星通信模组的元器件封装持续向小型化演进，01005规格器件已经成为高集成度模组的标配。代工厂设备精度和锡膏印刷能力，是能否承接此类订单的直接决定因素。
宽温测试与环境适应性：与消费电子不同，卫星通信终端通常工作于室外、车载、船载等复杂环境。代工厂或其供应链体系内需具备宽温测试能力，能够协助客户完成可靠性验证，缩短认证周期。
保密与信息安全管控：部分卫星通信产品涉及敏感应用，对代工厂的信息安全管理有要求。具备完善的保密协议执行机制、独立生产区域和人员管理制度的工厂，能更好地满足此类客户的合规要求。
山西英特丽电子科技有限公司，拥有30条SMT智能产线、32000㎡生产基地，通过IATF16949 / ISO9001 / ISO13485三大认证，具备射频模组贴装、屏蔽罩焊接、宽温测试配套等完整工艺能力，可为卫星通信模组及地面终端制造商提供稳定可靠的PCBA代工服务。
