储能BMS和光伏逆变器对PCBA的高压隔离、大电流承载和散热设计提出严苛要求。本文从设计到制造全链路解析储能电子PCBA加工要点，帮助新能源企业选择合适的SMT贴片代工伙伴。山西英特丽——北方新能源电子制造专家。
2026年，中国新型储能装机量持续高速增长，工商业储能、户用储能和大型储能电站遍地开花。与此同时，光伏逆变器、充电桩等新能源设备的出货量也在刷新纪录。这些设备的核心控制单元——BMS（电池管理系统）板、逆变器主控板、充电模块PCBA——正面临前所未有的产能和品质双重需求。
高压、大电流、强散热、长寿命是储能电子PCBA的硬性门槛。不是所有SMT贴片加工厂都具备处理这类产品的工艺能力。
本文将从储能BMS和光伏逆变器PCBA的制造难点出发，帮助新能源企业——尤其是华北和中部地区的储能系统集成商、光伏设备制造商——理清PCBA外协加工的关键考量。

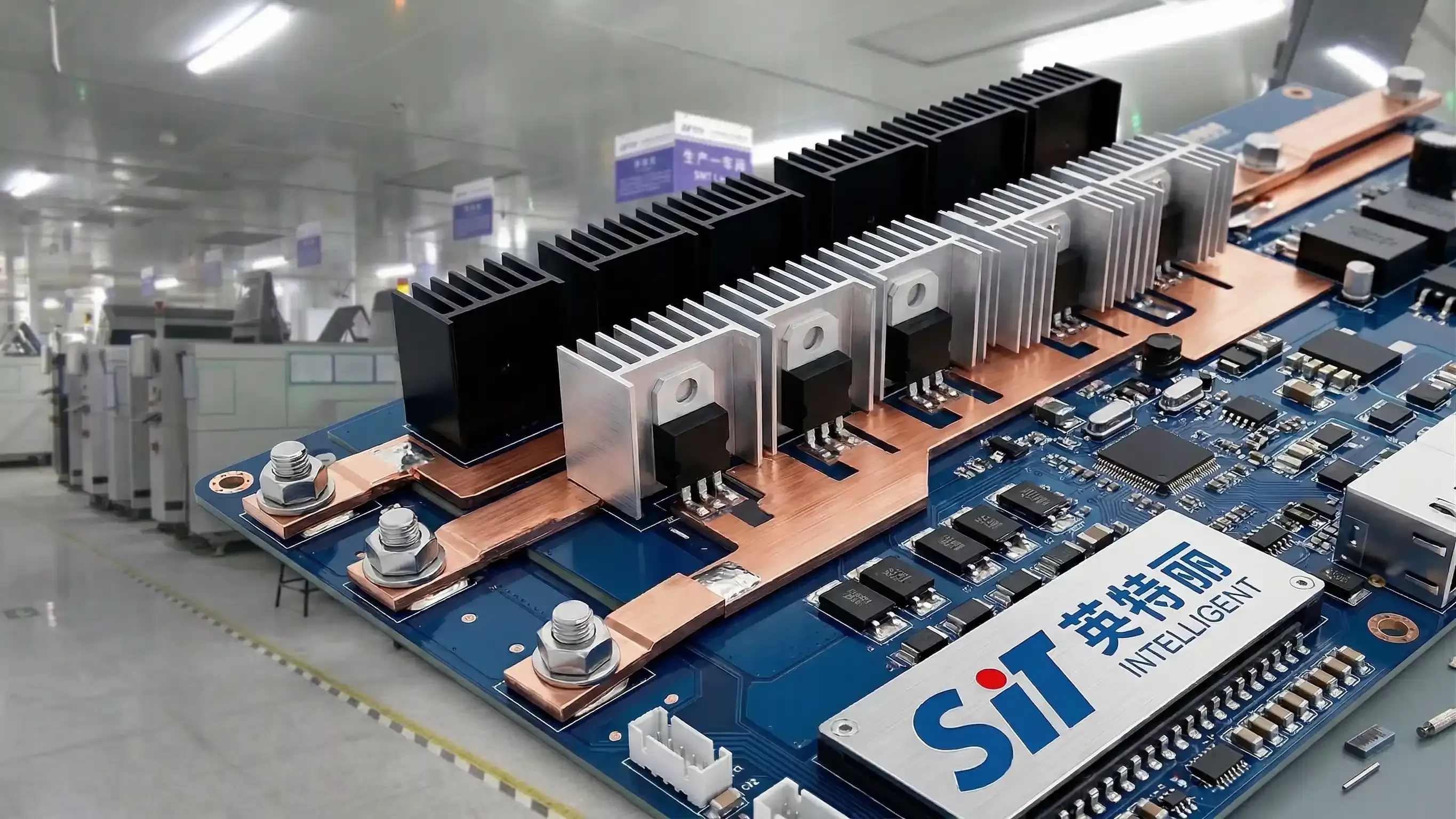

储能系统电压通常在48V~1500V DC范围，BMS板需要在高压采集端与低压控制端之间实现可靠的电气隔离。这对PCBA提出以下制造要求：
储能BMS和逆变器的功率通路动辄几十安培甚至上百安培，对PCBA制造工艺的要求包括：
| 技术要点 | 具体要求 |
|---|---|
| 厚铜板焊接 | 2oz-6oz铜厚PCB的回流焊温度曲线与标准板完全不同，需单独优化 |
| 大焊盘锡膏印刷 | 大面积铜皮焊盘容易出现锡珠或虚焊，需采用阶梯钢网或特殊开口设计 |
| 功率器件散热 | MOSFET、IGBT等器件底部散热焊盘的充分焊接（Void率控制在≤25%） |
| 大电流连接器 | 重型连接器的SMT焊接或THT插件需要足够的机械强度保障 |
储能设备通常在高温环境下长期运行（如户外储能柜夏季内部温度可达65°C+），PCBA散热设计要点：

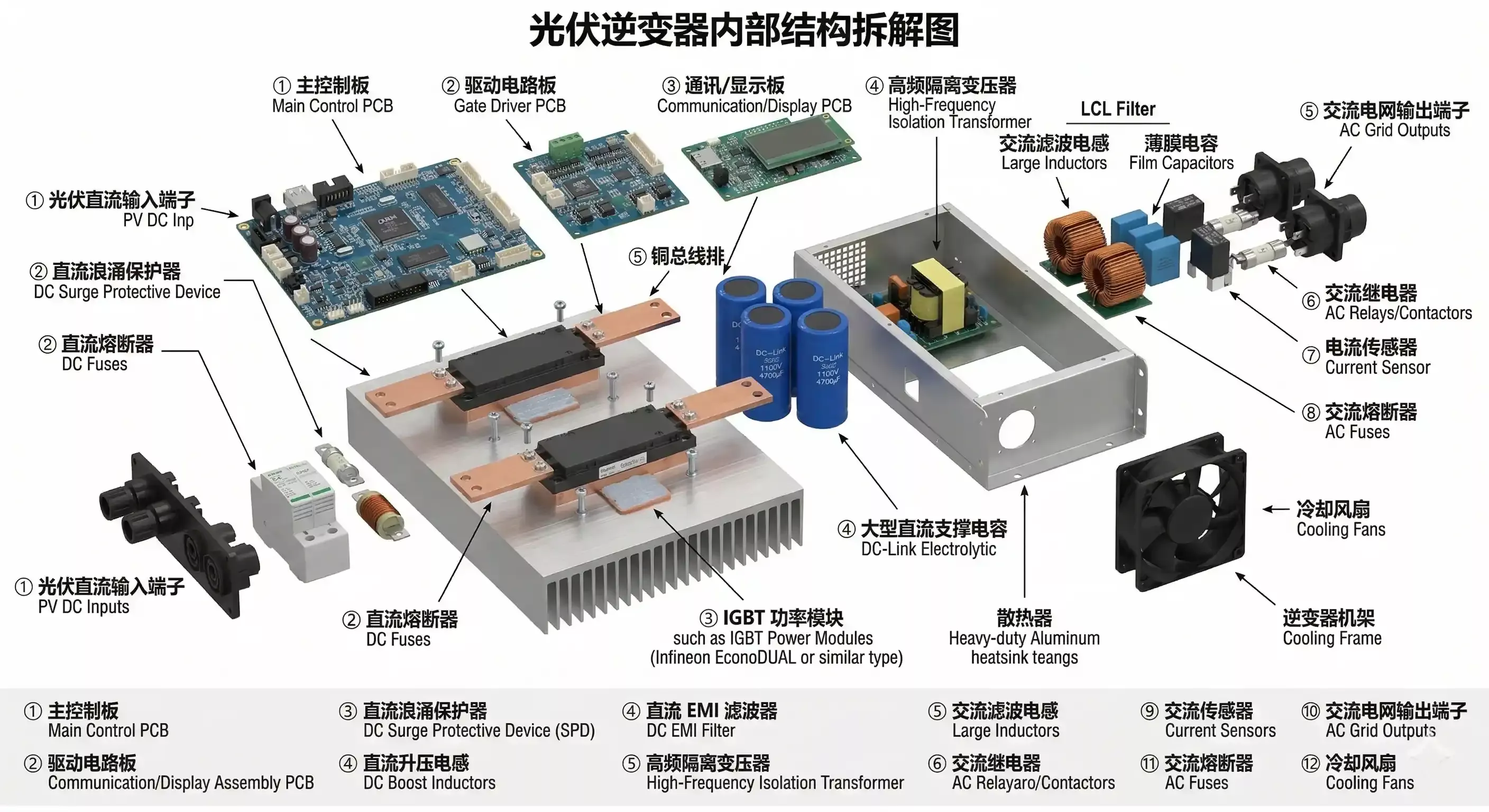

一台光伏逆变器通常包含多块功能不同的PCBA：主控板、驱动板、电源板、通信板。代工厂需要具备多板同步生产和系统级组装测试能力，而不仅仅是单板SMT加工。英特丽的"PCBA + 成品组装 + 功能测试"一站式交付模式，可以有效降低客户的多供应商协调成本。
光伏逆变器要求所有元器件满足工业级（-40°C~+85°C）或扩展工业级温度范围。宽温元器件的封装及引脚材质可能与常温器件不同，回流焊温度曲线需针对性调优。
光伏逆变器的设计寿命通常要求25年，对PCBA焊接可靠性要求极高。温度循环测试（-40°C~+125°C，1000次循环）和X-Ray空洞率检测是常见验证手段。
有经验的代工厂能在DFM评审阶段就发现潜在问题，而缺乏经验的工厂可能要到试产甚至量产阶段才暴露缺陷。选择代工厂时应重点考察：是否有充电桩、BMS、逆变器等新能源项目量产经验；是否熟悉厚铜板、铝基板等特殊基材的焊接工艺；是否具备功率器件散热焊盘的X-Ray空洞率检测能力。
提示：北方新能源市场正在快速崛起。山西、河北、内蒙古、陕西、甘肃等地的光伏和风电装机量位居全国前列，带动了大量储能系统配套需求。选择就近的高端EMS工厂，可以缩短交付周期、降低沟通成本、实现JIT（准时制）交付。
山西英特丽电子科技深耕新能源电子制造多年，旗下山西特能充新能源科技有限公司专注充电桩研发制造，积累了丰富的大电流、高压电子制造经验。
| 能力维度 | 详细说明 |
|---|---|
| 厚铜板加工 | 支持2oz-4oz铜厚PCB的SMT贴片和波峰焊，温度曲线精准管控 |
| 功率器件焊接 | MOSFET/IGBT底部散热焊盘焊接，X-Ray空洞率检测能力 |
| 成品组装 | PCBA → 结构件组装 → 功能测试 → 老化测试 → 包装出货一站式交付 |
| 产能规模 | 30+条SMT产线，可承接月产10万+块储能PCBA的批量订单 |
| 区位优势 | 地处山西晋城，辐射整个华北和中部新能源产业带，物流快捷 |
| 提供设计文件 | → | DFM评审24h | → | 报价1-2天 | → | 打样3-5天 | → | 量产交付 |
储能和光伏电子PCBA的制造，是一场对工艺精度、设备能力和行业经验的综合考验。选择一家兼具新能源项目经验和大规模生产能力的EMS工厂，是保障产品品质和交付效率的关键决策。特别是对于北方新能源企业而言，在家门口就能找到高端PCBA制造合作伙伴，意味着更短的交付周期、更低的协作成本和更高的供应链可控性。
