一、为什么现在要单独谈数据中心ORv3 BBU控制板

OCP公开的Open Rack V3资料把Power Shelf、BBU Module、BBU Shelf以及通信接口拆成可互操作的系统组件。对制造端来说，这意味着BBU会以模块和机架单元重复部署，但每一只模块必须在电气、固件、状态上被Shelf正确识别。

BBU的难点不只在电池管理。它还要处理Power Shelf失电后的切换、直流母线衔接、充放电状态、温度和故障上报。单块BMS能读取电芯，不等于整架能安全接管；测试必须从板级一路做到模块和Shelf。

本文的市场与标准口径来自OCP ORv3 BBU Shelf Specification和OCP ORv3 BBU Module Specification；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、数据中心ORv3 BBU控制板不是一块“通用控制板”：先拆板卡与信号链

常见BBU系统分为电芯监控与保护、模块控制、Shelf接口以及机架管理。不同方案可能把充电功能放在模块或Shelf，但制造端都要管好电池连接、控制板、固件和结构版本。

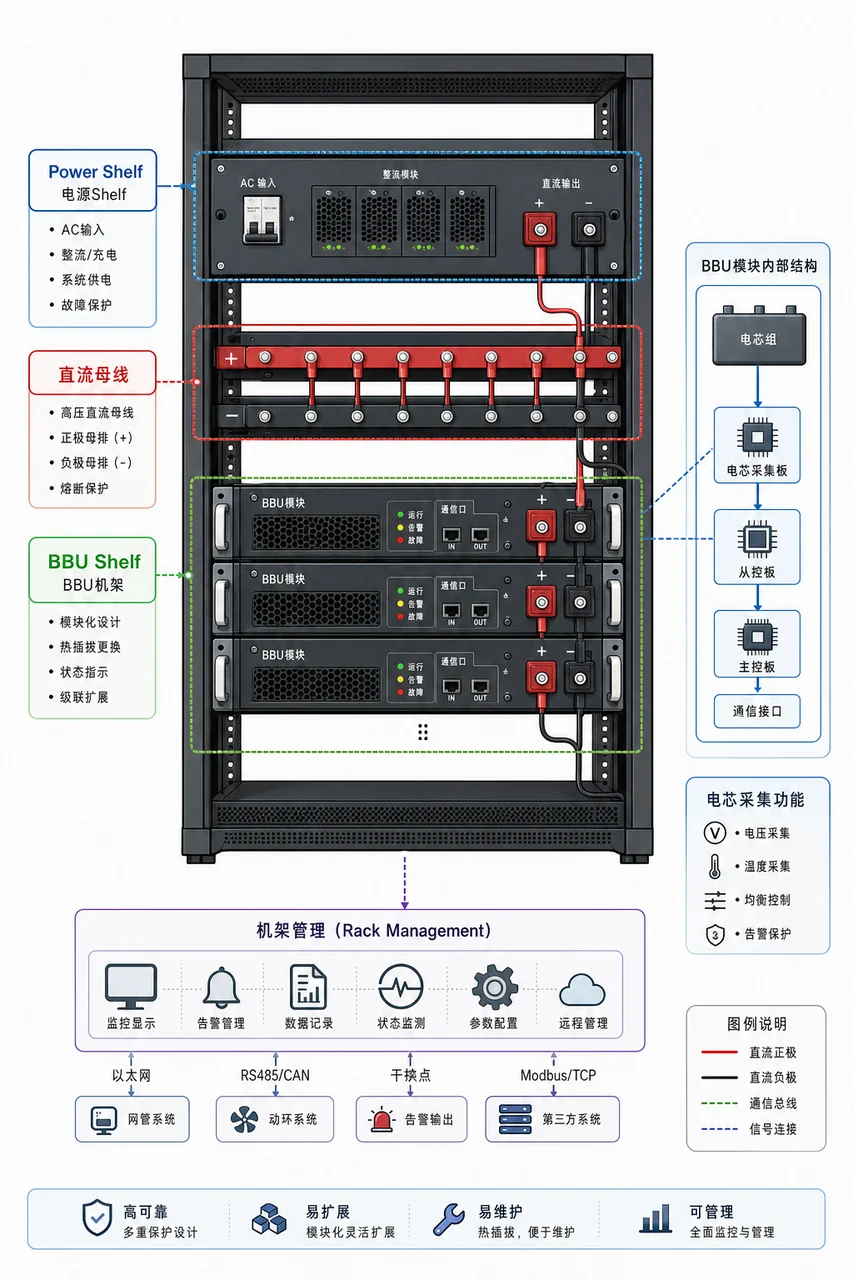

Power Shelf/直流母线 ↔ BBU Shelf ↔ 多只BBU Module
                               │
电芯/温度 → 采集与保护 → 模块控制板 → CAN/Modbus/PMI → 机架管理

BBU模块通常包含高能量电池。制造工位的防短路、绝缘工具、运输状态和异常隔离要单独规划，不能沿用普通控制板的开放式周转方式。

三、从样机转到批量，常见的五个返工问题

3.1 采样线序错一位导致整模块误判

多芯采样连接器外观相似，装配错位可能造成异常读数。线束和板端需要机械防呆，FCT应逐通道注入或读取已知电芯模拟值，不以“能够通讯”代替采样验证。

3.2 模块单测通过，Shelf切换失败

切换依赖模块状态、母线、电源架和通信时序。整架测试要模拟Power Shelf输入丢失、模块不可用和恢复过程，确认状态机与告警，而不是只测静态充放电。

3.3 固件与寄存器映射不一致

BBU Module、Shelf和机架管理可能由不同团队开发。版本表应同时列出板号、固件、寄存器映射和测试软件，任何一项更新都要评估兼容性。

3.4 大电流连接与控制板装配相互施力

母排、连接器和结构装配可能把应力传到PCB。首件要在整机尺寸链下确认定位和紧固顺序，避免靠螺钉强拉就位。

3.5 返修板绕过电池安全复验

更换采集、隔离或功率器件后，不能只补做焊点外观。返修流程要重新执行采样、通信、保护和模块绝缘/功能项目，并更新追溯记录。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

BBU制造采用“无电芯板级测试—受控电池装配—模块测试—Shelf切换测试”的分层路线更容易定位问题。

1. 冻结Module、Shelf、固件、寄存器和测试软件的组合版本，建立受控配置号。
2. PCBA阶段检查采样、隔离、通信和功率驱动，先用模拟器完成板级FCT。
3. 电池和线束装配使用防呆与防短路工装，扫码绑定电芯/模组、控制板和结构。
4. 模块级验证采样、温度、通信、充放电状态和客户规定的保护场景。

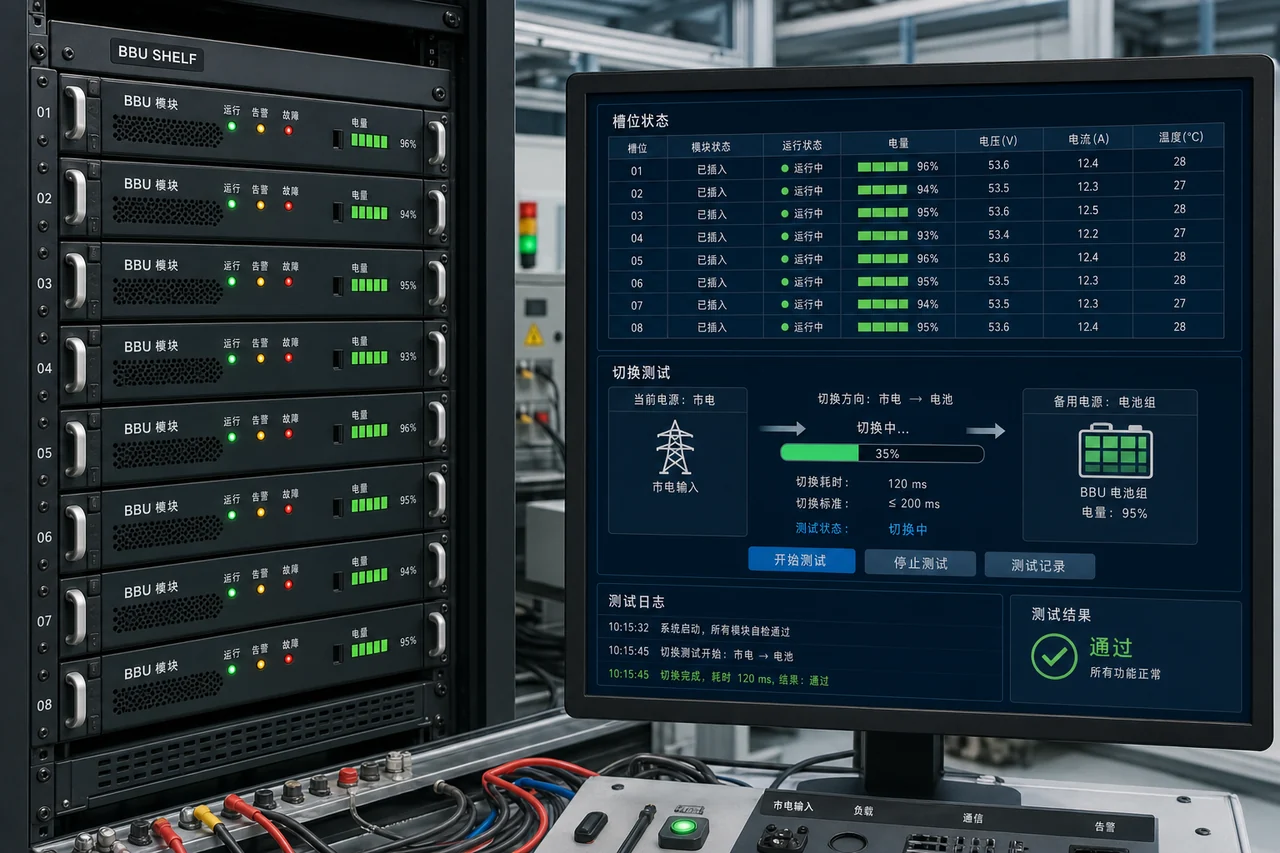

5. 装入Shelf后逐槽识别，模拟输入丢失、模块掉线和恢复，完成整架追溯。

涉及电池的测试必须使用经风险评估的台架和联锁。生产节拍不能以跳过放电等待、绝缘确认或异常隔离为代价。

4.1 把工程样机翻译成可执行的量产版本

Open Rack v3 BBU控制系统在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结BBU模块规格、Shelf槽位、与Power Shelf的接口、通信版本、固件策略和电池包配置。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕采集与控制器件贴装、大电流连接器装配、模块结构件配合、热界面、线束及Shelf总装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

Open Rack v3 BBU控制系统的FCT建议围绕单模块电压和温度模拟、Shelf槽位扫描、充放电状态通信、告警、掉电切换逻辑与记录回读建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联电芯或模块批次、控制板号、固件、槽位、Shelf序列号、配置文件和整架测试结果。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

按OCP公开规格与客户实现差异建立偏差清单，先验证模块互换和Shelf识别，再进入机架级重复交付。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，Open Rack v3 BBU控制系统采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。询价要说明是否包含电芯/模组、线束、结构和Shelf，以及测试台架、充放电设备和安全设施由谁提供。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可参与采集板、模块控制、通信和测试工装；电芯选型、保护策略、热安全和OCP系统适配由产品责任方主导。

针对Open Rack v3 BBU控制系统，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、数据中心ORv3 BBU控制板采购常见问题

6.1 ORv3 BBU和传统UPS电池有什么不同？

BBU更贴近机架直流母线和模块化接口，强调与Power Shelf及机架管理协同；传统UPS通常是独立交流供电系统。具体架构仍看产品定义。

6.2 BBU控制板可以不接电芯测试吗？

板级阶段可使用电芯模拟器降低风险，但模块放行仍需按客户规范在真实电池配置下验证采样、通信和状态。

6.3 是否必须按OCP公开参数生产？

只有客户明确采用某一OCP规格时才按对应版本执行。不能把“参考ORv3架构”自动写成“符合OCP”。

6.4 询价需要哪些安全资料？

除电气文件外，还需电芯/模组规格、线束、结构、绝缘与热设计、保护状态机、运输SOC要求、异常隔离和整架测试方案。

附录：术语、参考标准与站内延伸阅读

参考标准与官方资料

• OCP ORv3 BBU Shelf Specification：BBU Shelf接口、工作模式与Power Shelf切换
• OCP ORv3 BBU Module Specification：BBU模块功能、通信和文档要求
• OCP Open Rack V3规格索引：Power Shelf、BBU Module和Shelf版本入口
