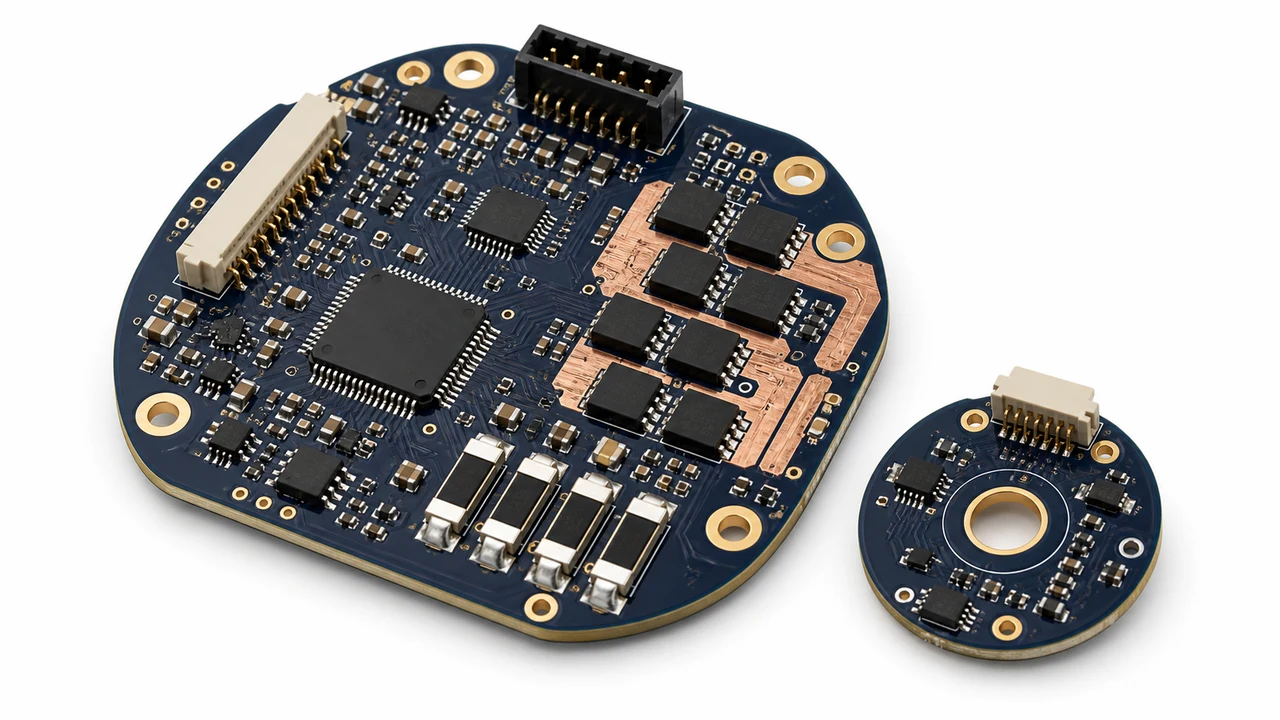

人形机器人关节驱动控制板PCBA代工_伺服驱动板SMT贴片量产

一、适用板卡类型

关节驱动板的技术要点与选型思路,可参考技术文章人形机器人关节驱动板PCBA代工_伺服电机控制与量产制造商与人形机器人灵巧手控制板PCBA代工_多电机驱动与触觉采集制造商。

二、制造能力与工艺配置

三、机器人板卡的三个制造关注点

3.1 大电流与散热

关节驱动板的功率级电流大、发热集中,焊接质量直接影响热阻。实际生产中重点控制三件事:功率器件底部焊盘的空洞率(用 X-Ray 定量判读)、散热过孔的塞孔与填锡方式(需在 Gerber 阶段与板厂对齐)、以及回流曲线针对厚铜板的调整。这三项在打样阶段就要做工艺确认,不要留到量产爬坡。

3.2 高密度小板与分板应力

关节内部空间紧张,板子往往做成圆形或异形小板,需要拼板生产再分板。分板方式(铣刀、激光、V-CUT)选择不当会在板边元件上留下应力,导致片式电容微裂——这类失效往往在装机振动后才暴露。建议在设计阶段就规划好工艺边、定位孔与元件禁布区。

3.3 静电与追溯

编码器接口、传感采集前端属于静电敏感环节,车间按静电防护体系要求管控,现场核查要点见SMT车间静电防护怎么验_ESD S20.20接地与温湿度现场核查要点。批量出货的板卡按客户要求做序列号赋码与批次绑定,追溯层级与实现方式见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定。

四、合作方式

两种模式的成本与责任边界对比,见PCBA代工代料与来料加工怎么选_中大批量委外模式对比;报价单构成见PCBA代工报价单怎么看_加工费物料费与一次性费用拆解。

五、导入流程

试产转量产的完整清单见PCBA试产转量产流程_NPI导入清单与量产准备度评审。

六、常见问题

6.1 只有原理图,还没做 PCB,可以做吗?

可以先做设计与制造的协同评估,由客户确认后再进入生产。设计与制造一体化的分工方式见PCBA设计开发与代工一体化_DFM优化与设计制造协同方案。

6.2 研发阶段量很小,值得找中大批量工厂吗?

值得的前提是产品有明确的量产规划。用同一家工厂完成打样—试产—量产,可以省掉换厂带来的工艺重新验证和治具重做。批量分档与起订量的判断,见PCBA代工起订量与批量分档_年用量多少才算中大批量。

6.3 设计文件的保密怎么处理?

按双方签署的保密协议执行,文件走固定接口人与受控通道。谈判时该覆盖的条款见PCBA代工保密与知识产权_Gerber BOM归属与治具产权怎么约定。
