人形机器人灵巧手PCBA进入中大批量采购后，难点通常不在“能不能贴片”，而在多个电机驱动通道、触觉采集通道、通信接口和固件版本能否形成一套稳定的制造基线。本页面向已经完成原理样机、准备NPI导入、转厂或建设二供的机器人本体厂与部件厂，说明询价前应冻结什么、怎样拆分测试责任，以及山西和北方项目如何减少来回补资料。
一、先把灵巧手板与关节驱动板分开

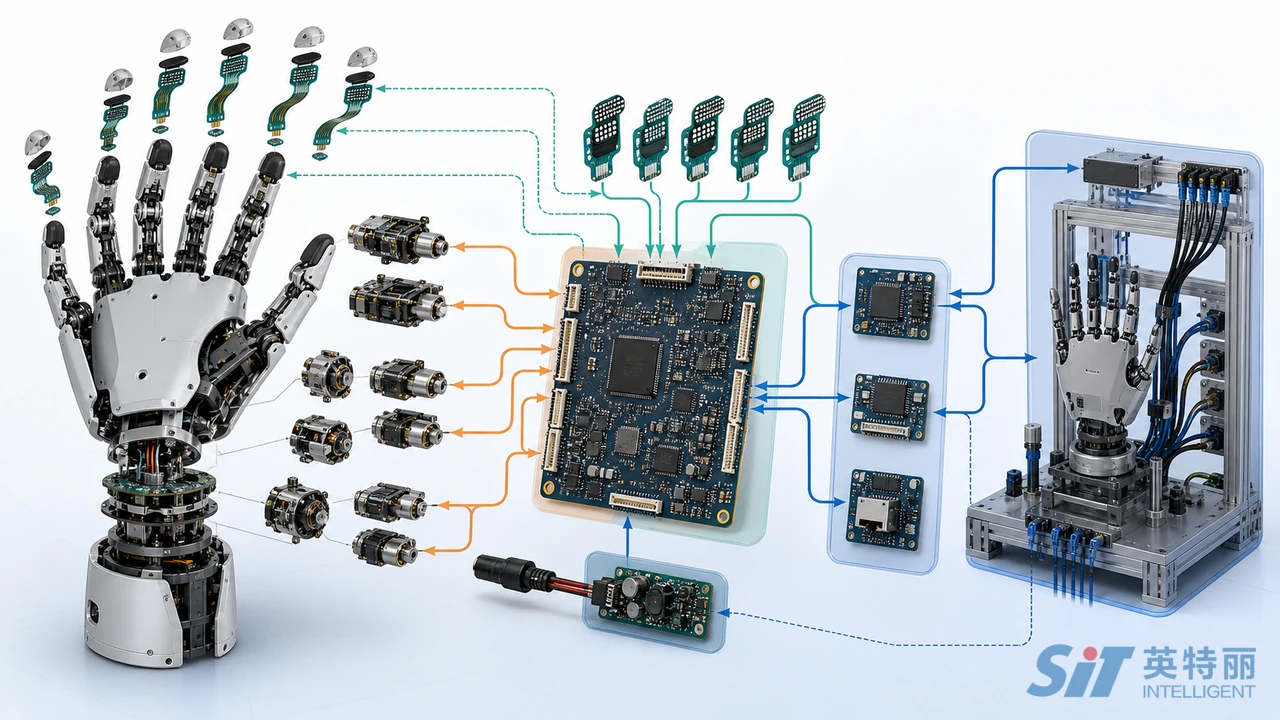

站内已有的人形机器人关节驱动控制板产品侧重单关节伺服执行。本页讨论的是末端灵巧手组件：一块板上可能同时出现多路小型电机驱动、位置或力反馈、触觉阵列接口、板间通信与固件烧录。两类板卡的电流分布、连接器密度、测试负载和版本管理并不相同，不能直接复用同一份工艺文件。

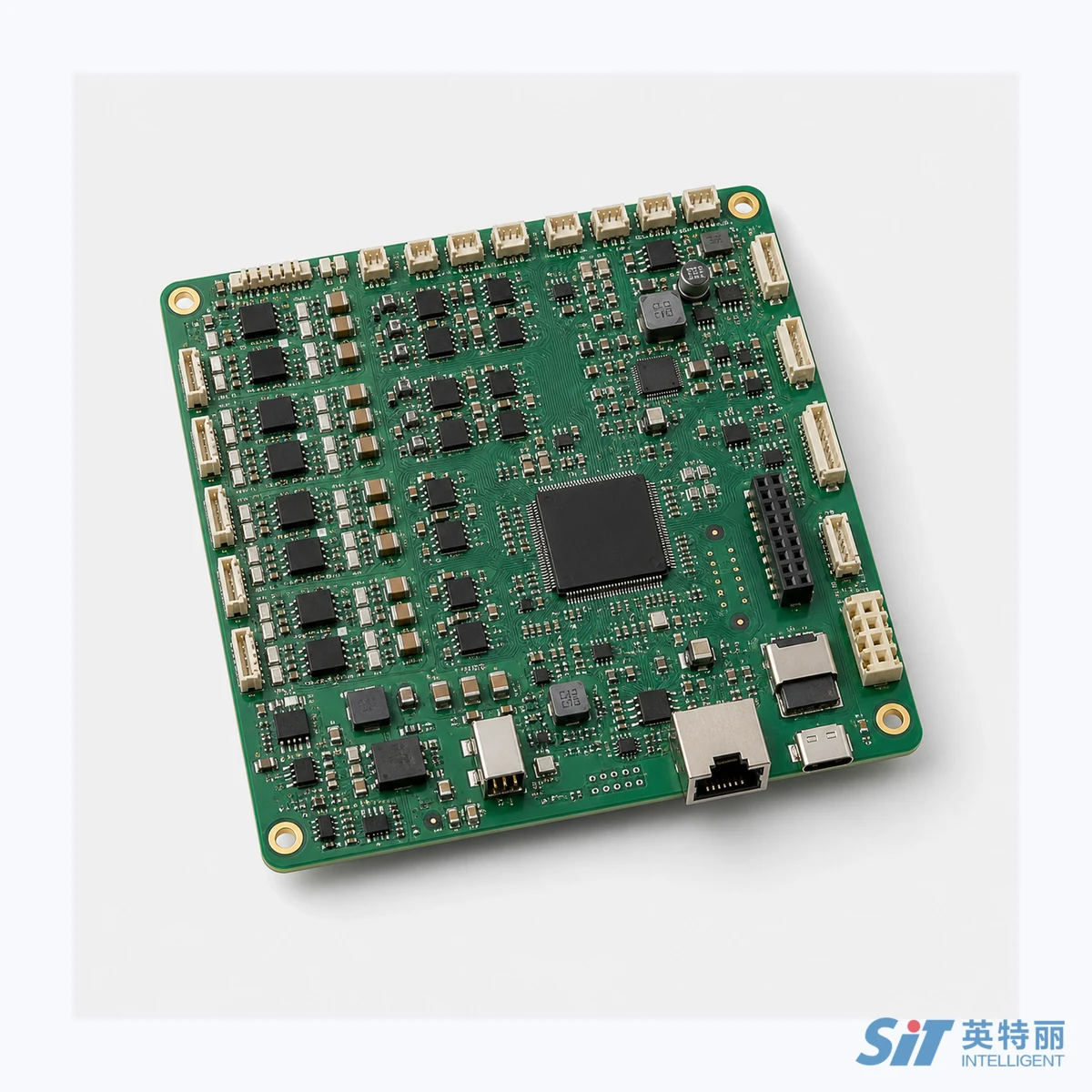

灵巧手多电机驱动与触觉采集PCBA组件
试产完成后的中大批量导入、转厂或二供评审
山西晋城生产基地，面向山西及华北项目沟通
页面所称“多电机”“触觉采集”是产品功能分类，不代表默认通道数、电流或采样精度。实际参数必须以客户受控图纸、BOM、规格书和测试要求为准。
二、报价前要冻结的资料包
| 资料项 | 采购方应给出的受控输入 | 制造评审关注点 |
|---|---|---|
| 设计数据 | Gerber或ODB++、坐标文件、装配图、版本号 | 板面方向、拼板边、基准点、器件极性与变更边界 |
| 物料数据 | BOM、制造商料号、替代料规则、关键件清单 | 封装一致性、长交期料、替代料审批和批次隔离 |
| 接口定义 | 电机、传感器、通信、供电与连接器定义 | 测试点可达性、插拔方向、负载模拟条件 |
| 软件资料 | 固件版本、烧录文件、校验方式、序列号规则 | 程序与硬件版本绑定、权限、重烧和留档方式 |
| 需求预测 | 年度需求、单批数量、滚动预测、包装方式 | 备料边界、批次节奏、治具数量与切换安排 |
中大批量报价不宜只给一张BOM。若触觉传感器、柔性连接件或电机连接器由客户指定，还应说明来料状态、检验依据和不合格处置流程。这样才能把一次性费用、物料费用与加工评审分开，避免后续把设计变更误算成制造波动。
三、制造评审要围绕功能边界展开
驱动与采集区域
评审时应确认功率器件、敏感采集器件和通信器件的区域关系，核对客户给定的散热路径、接地方式和装配禁布区。制造方可以检查可制造性和资料一致性，但电路性能目标仍由设计责任方确认。
烧录与测试区域
测试方案至少要回答三件事：哪些节点只做通断检查，哪些通道需要负载模拟，哪些功能必须由整机或专用台架验证。若把所有验证都推到整机末端，批量问题会更晚暴露；若要求板级全功能测试，又要在报价前明确治具接口、标准样件和判定文件。
四、中大批量质量计划怎样写清楚
| 控制层 | 建议写入项目文件的内容 | 不应含糊处理的责任边界 |
|---|---|---|
| 来料与替代 | 关键料号、替代审批人、批次隔离与异常通知路径 | 未经批准的替代不能被默认视为等效 |
| 过程与验收 | 适用的IPC-A-610、J-STD-001版本及客户附加标准 | 验收等级和抽检方式由双方书面确认 |
| 程序版本 | 硬件版本、固件哈希或校验码、烧录记录关联规则 | 测试通过不等于软件功能需求已被重新验证 |
| 追溯 | PCBA序列号、工单、物料批次、测试结果和返修信息 | 追溯深度按项目风险和客户要求约定 |
| 工程变更 | ECN生效批次、旧料处置、首批验证和版本切换点 | 口头通知不能代替受控变更文件 |
山西英特丽电子科技有限公司位于山西晋城，具备30条高速SMT产线和32000㎡厂房，通过IATF16949、ISO9001、ISO13485。上述信息用于说明组织实体与质量体系背景，不等于每个灵巧手项目自动取得某项产品认证，也不是对交期、良率或产能作量化约定。
五、山西与北方采购团队如何准备导入
北方项目常见的沟通成本不是地理距离本身，而是采购、研发、质量和软件团队分别持有不同版本。建议在询价前指定一个受控资料入口，把“当前量产版”“下一版ECN”“允许替代范围”“测试程序版本”放进同一索引。太原、西安、郑州、石家庄、北京、天津等方向的项目可以围绕年度需求、单批节奏和物流包装做评审，但具体交付安排应以合同与当期项目计划为准。
六、常见问题
灵巧手控制板中大批量报价需要哪些资料？
至少需要受控版本的Gerber或ODB++、BOM、坐标文件、装配图、关键器件规格、固件烧录文件、测试要求、年度需求与单批数量。若有触觉传感器、柔性连接件或指定电机，还要说明来料状态、接口定义和替代规则。
多电机驱动与触觉采集板怎样规划FCT？
先由客户划分板级必须验证的通道与整机验证项目，再冻结负载模拟方式、测试点、标准样件、程序版本和判定文件。制造评审负责确认治具可接入性与记录方式，不替代产品设计验证。
山西及华北机器人项目转厂要准备哪些追溯资料？
建议准备当前硬件与固件版本索引、批准BOM、历史ECN、关键物料批次规则、测试程序、黄金样板、治具清单和既有异常闭环记录。具体追溯深度、交付范围和切换批次以双方项目文件及合同为准。
七、站内延伸阅读
八、资料依据
- 工业和信息化部、国务院国资委：2026年度人形机器人与具身智能实景实训专项行动
- IPC：IPC-A-610J与IPC J-STD-001J发布说明
- IPC-1782B电子产品制造与供应链追溯目录及范围
资料核对日期：2026-08-10。标准只用于说明采购沟通与验收边界，实际版本、等级和方法以客户图纸、合同及合法取得的标准原文为准。
