一、把“来料焊不上”拆成四类风险再取证
1.1 可焊性只是润湿能力，不等于焊点最终合格
可焊性关注焊料在规定条件下对PCB焊盘或元器件端子的润湿表现。量产焊点是否合格还受到焊盘设计、钢网、锡膏、助焊剂、热容量、回流或焊接曲线、氧化、污染和操作影响。来料可焊性合格，不能替代装配工艺验证；成品焊点出现缺陷，也不能未调查就归因于来料。
J-STD-003D面向印制板可焊性测试，J-STD-002的现行版本状态可通过IPC修订表核对，面向电子元器件引脚、端子、焊片等可焊性评价。采购质量协议应分别引用，写清适用表面处理、测试方法、老化预处理和接受条件。标准版本变更后，不应静默沿用旧表格。
1.2 风险来自表面、储存、包装和来源四条线
PCB风险包括表面处理不均、氧化、污染、露铜、边缘损伤、包装破损、湿气和超出双方定义的储存窗口。元器件风险包括端子变色、镀层损伤、开封、干燥剂或湿度指示异常、散料混入、日期码跨度较大、重新包装及来源不清。可焊性并非只与年龄相关，储存温湿度、原包装和表面处理体系同样重要。
| 来料对象 | 首轮证据 | 触发专项验证的信号 | 结论边界 |
|---|---|---|---|
| 裸PCB | 板号版本、表面处理、批次、包装、COC | 变色、露铜、包装破损、库存状态不明 | 按PCB方法和客户要求判断 |
| 卷带元器件 | 标签、制造商/授权渠道、日期码、封装状态 | 重封装、标签异常、端子氧化、混批 | 按端子类型选择方法 |
| 插件器件 | 引脚外观、包装固定、镀层与弯折状态 | 引脚变形、污染、储存记录缺失 | 可焊性与共面/尺寸分开 |
| 客供料 | 客户批次、来源、储存和开封记录 | 散料、退库料、跨项目转用 | 责任与处置由质量协议定义 |
| 长期库存料 | 原包装、环境、盘点和历史使用结果 | 超过内部复核窗口或包装失效 | 不能只凭日期码拒收或放行 |

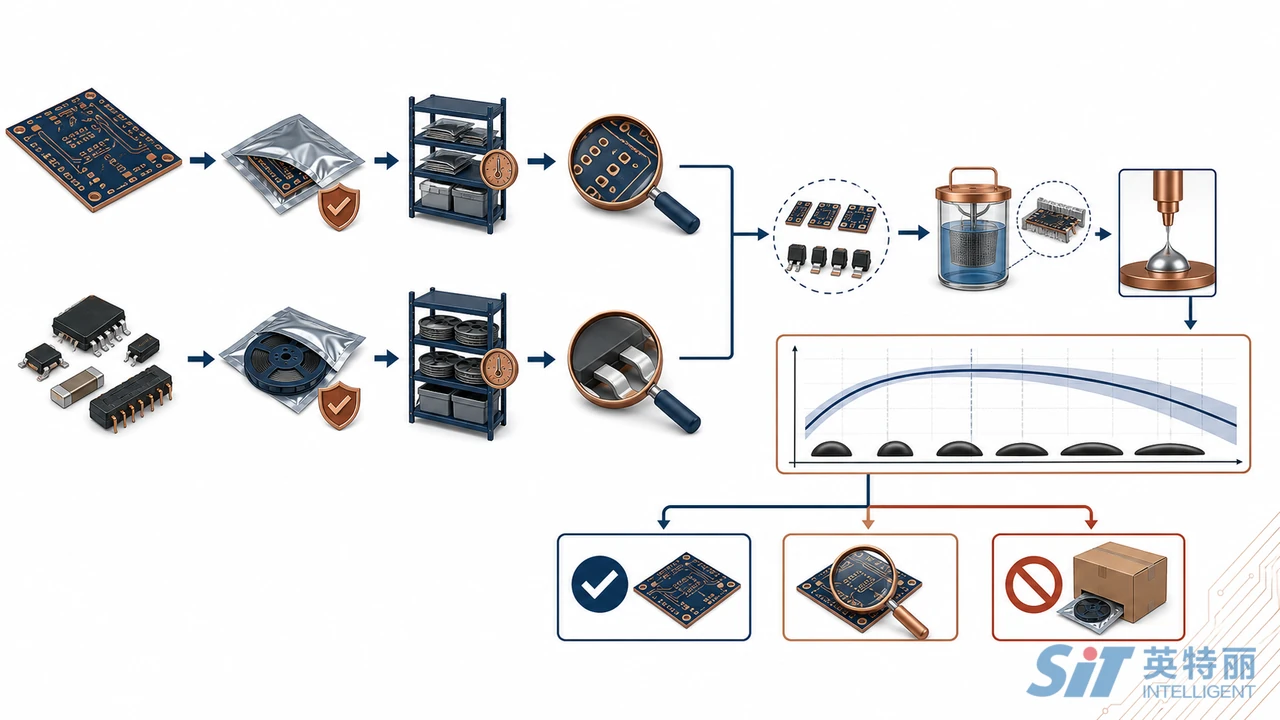

二、进料风险分层决定检验深度与样本
2.1 常规批不应被过度破坏，高风险批也不能只看外观
可焊性试验常带有破坏性或改变样品状态，抽样应与物料价值、批量、历史表现、供应渠道和应用关键性匹配。常规批可以文件、外观和包装核验为主，按控制计划周期验证；预警批增加样本和针对性试验；来源不明、包装重做、历史异常或关键用途的高风险批，需要采购、工程和质量共同决定隔离、验证或退货。
样本应覆盖批次内可能的变化，例如不同生产日期、包装单元、卷盘、PCB生产拼板或箱号。将多批样品混成一组试验会失去定位能力。抽样记录至少保留物料编码、制造商型号、批次/日期码、数量、取样位置和余样去向。结果只能支撑被定义的来料批，不能无限延伸到后续所有交付。
2.2 预处理要模拟规范要求，而不是任意“加严”
某些方法包含蒸汽老化或其他预处理，用于评价储存后焊接能力。是否预处理、采用何条件，应按适用标准和客户规范确定。过强的预处理可能引入与实际应用无关的损伤，过弱则无法覆盖预期储存。现场审厂要核对预处理设备记录、样品分组和计时衔接，但设备具体配置仍属于项目和实验室能力核实项。
三、PCB与元器件的测试方法不能互换
PCB可使用适用的浮焊、浸焊或其他标准方法观察焊料覆盖与润湿；测试面、助焊剂、焊料合金、温度、浸入深度、时间和观察条件均会改变结果。阻焊、字符和非焊接表面不应被错误计入润湿面积。对选择性表面处理或局部厚铜结构，需要在图纸和方法中标出测试位置。
元器件端子形态更多，包括引脚、焊片、球栅、底部端接和无引脚封装，适用方法和判定并不相同。润湿平衡可形成随时间变化的润湿力曲线，浸焊观察则侧重表面覆盖与缺陷；选哪一种取决于端子结构、风险和规范。任何结果都应关联测试方法、焊料与助焊剂、温度、浸渍参数和样品照片。
试装板可以验证特定锡膏、曲线和设计组合的装配表现，但难以区分物料可焊性与工艺窗口，也可能漏掉未装入样品的批次差异。它可作为工程验证的一部分，不宜单独替代标准化来料判定。量产前的整体可制造性审查可结合PCBA代工前DFM检查清单。
| 记录项目 | PCB可焊性 | 元器件可焊性 | 审厂复核 |
|---|---|---|---|
| 样品身份 | 板号、版本、拼板/批次、表面处理 | 料号、制造商、批次/日期码、端子类型 | 能回到来料检验单 |
| 方法参数 | 测试区域、焊料、助焊剂、温度与时间 | 端子预处理、浸入、曲线或覆盖判定 | 引用现行受控方法 |
| 原始结果 | 样品照片、覆盖或缺陷记录 | 曲线/照片、单件判定 | 不只保留批次总结果 |
| 偏差 | 板面限制、非标准位置与批准 | 封装限制、样品不足与批准 | 报告中公开适用边界 |
| 批次动作 | 放行、隔离、复验、供应商调查 | 放行、扩大抽样、退换或工程评估 | 关联在库和在制品 |
四、外观、可焊性与假料风险要保持证据独立
4.1 焊得上不能证明来源真实
可疑元器件可能具备一定润湿能力，正规来源物料也可能因包装受损而出现可焊性问题。因此来源追溯、标签与外观、尺寸材料、可焊性和电性属于不同证据层。采购发现重标、混批或来源不清时，应转入PCBA元器件假料筛查的风险流程，而不是用一次焊锡试验结束调查。
同样，离子污染与可焊性有交集但不相同。表面污染可能阻碍润湿，焊后残留又可能形成清洁度风险；一个项目合格不代表另一个项目合格。涉及助焊剂和清洗残留时，可对照PCBA离子污染测试，分别保留取样和判定。
出现来料异常后，供应商调查应包含批号、包装单元、样品照片、测试条件、受影响库存和历史批次。若采取烘烤、清洗、重新镀锡或其他返工，需由工程与质量评估对封装、镀层、尺寸和后续可靠性的影响，并取得客户批准后再定义适用范围。
五、量产控制计划要把触发条件写在检验频次前面
固定“每批抽若干件”容易忽略风险变化。更实用的计划是基础频次加触发事件：新供应商、新表面处理、长期停采后恢复、包装异常、日期码跨度变化、储存条件偏差、生产润湿缺陷趋势、工程变更和客户投诉。触发后增加何种验证、何时恢复常规状态，应在控制计划中说明。
山西英特丽可依据BOM、AVL、PCB规范、包装与储存要求参与来料控制评审；具体可焊性试验由内部、客户或外部实验室实施，需要结合项目确认。成品可靠性与焊点验收的区别可参阅PCBA可靠性测试与IPC-A-610验收标准详解。采购审厂输出应是物料族、风险档、方法、记录和反应计划，不是孤立的设备照片。
六、PCBA焊接性来料检验常见FAQ
元器件外观没有氧化就可以免做可焊性验证吗？
不能一概而论。外观是风险筛查，是否专项验证还要看来源、包装、储存、批次历史、端子结构、产品关键性和客户控制计划。
PCB和元器件可以使用同一套可焊性判定吗？
不宜。PCB通常依据J-STD-003适用方法，元器件依据J-STD-002适用方法；对象、预处理、试验参数和接受条件不同，应分别受控。
做一块试装板焊接正常就能放行整批来料吗？
试装能反映特定设计与工艺组合，但样本代表性和归因能力有限。是否放行应结合批次、来源、标准化检验、历史表现和产品风险决定。
长期库存元器件超过日期窗口必须报废吗？
日期本身不是单独的报废结论。应查看制造商要求、原包装和储存记录、端子状态、湿敏管理及适用验证，再由采购、工程和质量按受控规则处置。
七、资料依据与来料评审
资料依据：
准备PCB或元器件来料策略时，可提交物料族、表面处理、供应渠道、包装储存、历史异常与客户判定文件，与山西英特丽核对抽样和项目验证接口。
联系山西英特丽
