一、测试设计从板卡角色与系统边界开始
1.1 关节驱动板与传感板不能共用一张覆盖表
关节驱动板可能连接电机、编码器、制动器、温度、电流采样和通信；传感板可能处理力、位置、惯性或触觉信号；主控板则承担计算、网络和状态管理。实际接口由客户设计决定。测试需求应引用原理图、接口控制文件、功能规范、故障策略和软硬件版本。
人形机器人关节板产品形态可参考人形机器人关节驱动板PCBA制造场景。该页面用于理解行业需求，不能代替客户的测试规范和安全分析。
1.2 板级、子系统和整机覆盖要分层
板级FCT适合验证电源轨、接口、采样、通信、固件身份和受控负载响应；电机实际运动、机械限位、多关节协调、整机急停和人体交互需要更高层级验证。覆盖矩阵要标明每项功能在哪一层测试、由谁批准以及下层未覆盖项如何传递。

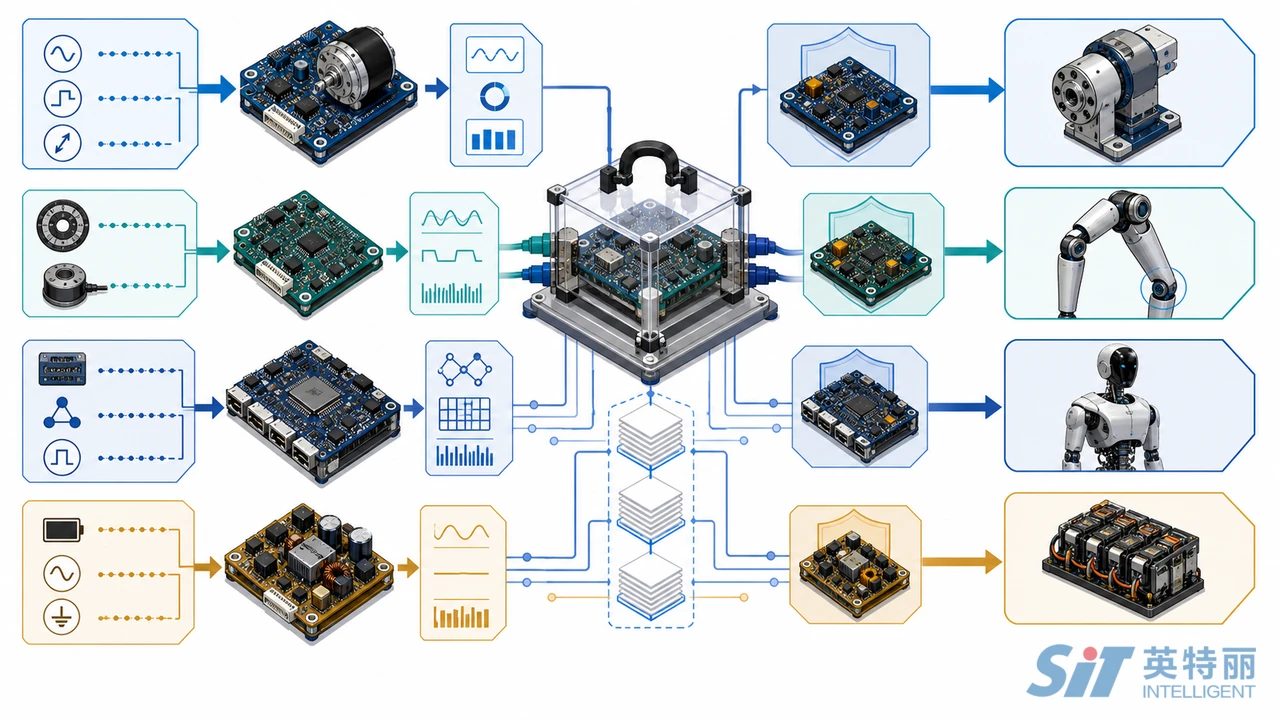

| 板卡角色 | 典型输入 | 板级可观察输出 | 系统层保留项 |
|---|---|---|---|
| 关节驱动 | 供电、命令、编码与温度模拟 | 驱动状态、采样、通信、告警 | 真实电机与机械负载 |
| 传感采集 | 桥式、模拟或数字激励 | 零点、量程、噪声和通信 | 安装应力与整机校准 |
| 主控通信 | 网络、存储、启动与时钟 | 启动、接口、日志和版本 | 多节点协同与任务执行 |
| 电源管理 | 输入、使能、监测和负载 | 输出、时序、保护状态 | 整机配电和热环境 |
| 安全接口 | 受控故障与状态输入 | 板级检测和输出状态 | 系统风险降低效果 |
二、覆盖矩阵把需求翻译成可执行步骤
2.1 每条需求需要刺激、测量和判定
“通信正常”不是可执行步骤。应明确通信接口、节点配置、报文或握手、超时、错误状态和记录；“采样正常”应明确输入来源、测量点、转换关系、允许范围和校准状态。判定值由客户设计与适用规范提供，制造方负责按受控文件执行。
2.2 故障状态和上电顺序也属于功能
可根据系统风险评估测试欠压、过温信号、传感断线、通信中断或联锁输入下的板级反应。故障注入必须在治具安全边界内，并说明没有覆盖的危险场景。上电、复位、固件升级和掉电数据保持也要纳入版本化脚本。
通用ICT与FCT分工可参考PCBA量产测试方案怎么定。ICT更偏向电气连接和器件层检查，FCT面向约定功能，两者与系统测试互为补充。

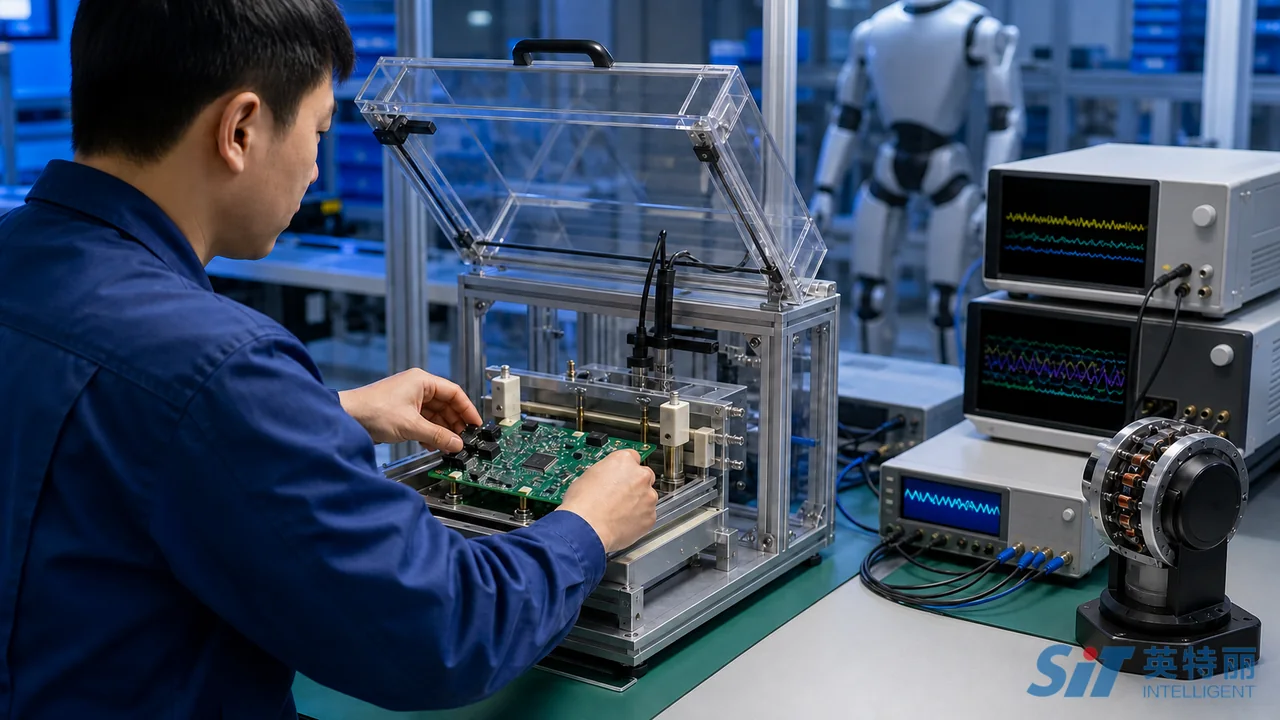

三、治具设计要兼顾接口保护和重复性
3.1 供电、负载和信号模拟应受控
治具文件要规定电源能力、限流、接地、放电、连接顺序、负载范围、传感模拟精度、通信适配和异常停机。若涉及电机等真实负载，还要评估运动、夹持、制动和人员隔离风险。量产治具不应依赖工程师现场手工调整不受控旋钮。
3.2 通道与接触件状态会影响测试结果
多通道治具应验证供电线损、采集偏差、通信稳定和节拍差异。探针、连接器和线束随使用会磨损，维护、点检、备件和更换需留记录。无故障复测比例上升时，应先检查治具和接口，而不是直接放宽产品判定。
| 治具模块 | 设计输入 | 确认项目 | 维护记录 |
|---|---|---|---|
| 供电保护 | 电压、电流、上电和放电 | 限流、反接、联锁和停机 | 电源与保护状态 |
| 负载模拟 | 接口、范围、时序和散热 | 稳定性与通道一致性 | 负载模块履历 |
| 传感激励 | 类型、量程、精度和校准 | 零点、增益和噪声 | 校准和替换 |
| 通信适配 | 协议、速率、节点和错误 | 正常与故障状态 | 适配器和脚本版本 |
| 数据系统 | 序列、程序、结果和权限 | 关联、备份与导出 | 版本与访问日志 |
四、固件、校准与身份要在测试中闭环
4.1 烧录与FCT使用同一兼容矩阵
硬件版本、启动程序、应用固件、参数和测试脚本应建立兼容关系。测试开始前读取或确认板卡身份，测试结束保存版本校验与结果。若工程样件允许临时固件，要标记用途和有效批次，不能流入普通量产库存。
4.2 校准值需要来源、权限和复核
传感或电流采样板可能需要写入零点、增益或其他校准参数。项目应规定标准器、算法、环境、写入位置、范围、复核和失败处理。校准数据与序列标识关联，返修换件后判断是否重新校准。
AI服务器电源板同样需要把固件、治具和测试覆盖前置，可对照同批AI服务器电源板NPI爬坡。两类产品的功能和安全边界不同，不能共用参数。
五、量产数据要支持故障定位与治具改善
5.1 保存步骤级结果而非一个总状态
每块板应关联硬件、固件、批次、治具、通道、脚本、开始结束和各步骤结果。失败时保存测量值、错误码、通信事件和操作。复测要保留原失败与复测原因，避免只看后一次通过。
5.2 失效模式要回流覆盖矩阵
把失败分为产品、物料、装配、固件、治具、操作和系统接口原因，观察某步骤、通道或批次是否集中。新故障若现有FCT无法检出，应由客户与制造方评估增加测试、修改设计或调整上游过程，并更新版本。
关节驱动板涉及电机接口时，台架安全与动态数据还可对照同批农业无人机ESC批量测试的分层方法；机器人关节的制动、机械和协同控制仍需依据自身系统风险重新设计。
ISO 10218-1:2025针对工业机器人本体安全，官方范围明确不覆盖服务机器人、消费产品等类别。人形机器人是否适用取决于产品用途。IEC 60204-1则覆盖机器的电气、电子和可编程电子设备。两者可帮助识别系统输入，但都不是关节板FCT参数表。
六、四个FCT FAQ
人形机器人关节板FCT通过是否等于整机关节安全验证完成？
不等于。板级FCT只覆盖约定接口和响应，电机、机械、制动、多轴协同及系统风险降低措施仍需在对应层级验证。
关节驱动板和传感板可以共用同一套FCT程序吗？
通常需要分别建立覆盖。两类板卡的输入、输出、精度、故障反应和校准不同，可共享平台但程序与判定应受控区分。
FCT失败后重新插拔通过，可以直接计为合格吗？
不宜直接覆盖原失败。应保留初始记录，检查板卡、连接器、治具通道和操作原因，并按批准的复测流程判定。
山西英特丽是否在本页声明具备某种机器人专用治具？
本页不作该类声明。治具、接口和测试能力需根据客户板卡与覆盖要求，在具体项目技术评审中核实。
七、资料依据与附录术语
资料依据：
- 工信部等2026年度人形机器人与具身智能实景实训专项行动通知，核对近期产业背景，不作为板级测试参数来源。
- ISO 10218-1:2025，核对工业机器人安全标准的公开范围与排除项。
- IEC 60204-1:2016，核对机器电气、电子和可编程电子设备的一般适用范围；使用时还需核对有效修订。
- IPC-A-610J目录，核对装配可接受性边界。
| 术语 | 说明 |
|---|---|
| FCT | 在规定输入和负载下验证板卡约定功能的测试 |
| 覆盖矩阵 | 需求、刺激、测量、判定和测试层级的对应表 |
| 故障注入 | 在受控安全边界内模拟异常输入并观察响应 |
| 通道一致性 | 多通道治具输入、测量和判定的可比状态 |
| 校准参数 | 用于修正传感或采样结果并与板卡身份关联的数据 |
| 系统边界 | 板级测试与子系统、整机测试之间的责任和覆盖界面 |
评审人形机器人控制板FCT时，可提供板卡角色、接口、固件、故障策略、覆盖矩阵和产量节奏，与山西英特丽核对制造测试输入。具体治具与能力以项目评审为准。
