医疗电子PCBA制造的特殊要求与解决方案

医疗电子设备关乎患者生命安全，其PCBA制造要求远高于普通电子产品。作为专业的PCBA代工厂，山西英特丽电子科技深刻理解医疗行业的特殊需求，在SMT贴片加工、PCBA测试等环节建立了严格的管控体系，为医疗设备制造商提供符合法规要求的高品质制造服务。

一、医疗电子PCBA的特殊要求

1. 法规与认证要求

医疗电子PCBA必须符合FDA 21 CFR Part 820、ISO 13485等国际法规标准，核心要求包括：

• 全生命周期可追溯性
• 严格的文档记录要求
• 定期的管理评审和内审
• 供应商资质审核与管理

2. 洁净度要求

根据IEC 60601-1标准，医疗设备PCBA制造需在ISO Class 8（10万级） 或更高级别洁净环境中进行，控制尘埃粒子数量，避免污染导致电气故障。

3. 静电防护要求

医疗设备含高灵敏度传感器和微处理器，ESD防护需达到ANSI/ESD S20.20标准，工作区域静电电压控制在±100V以内。

4. 材料限制要求

RoHS、REACH等环保指令对医疗PCBA材料有严格限制，铅、镉、汞等有害物质含量必须符合医疗级标准。

二、山西英特丽医疗PCBA制造解决方案

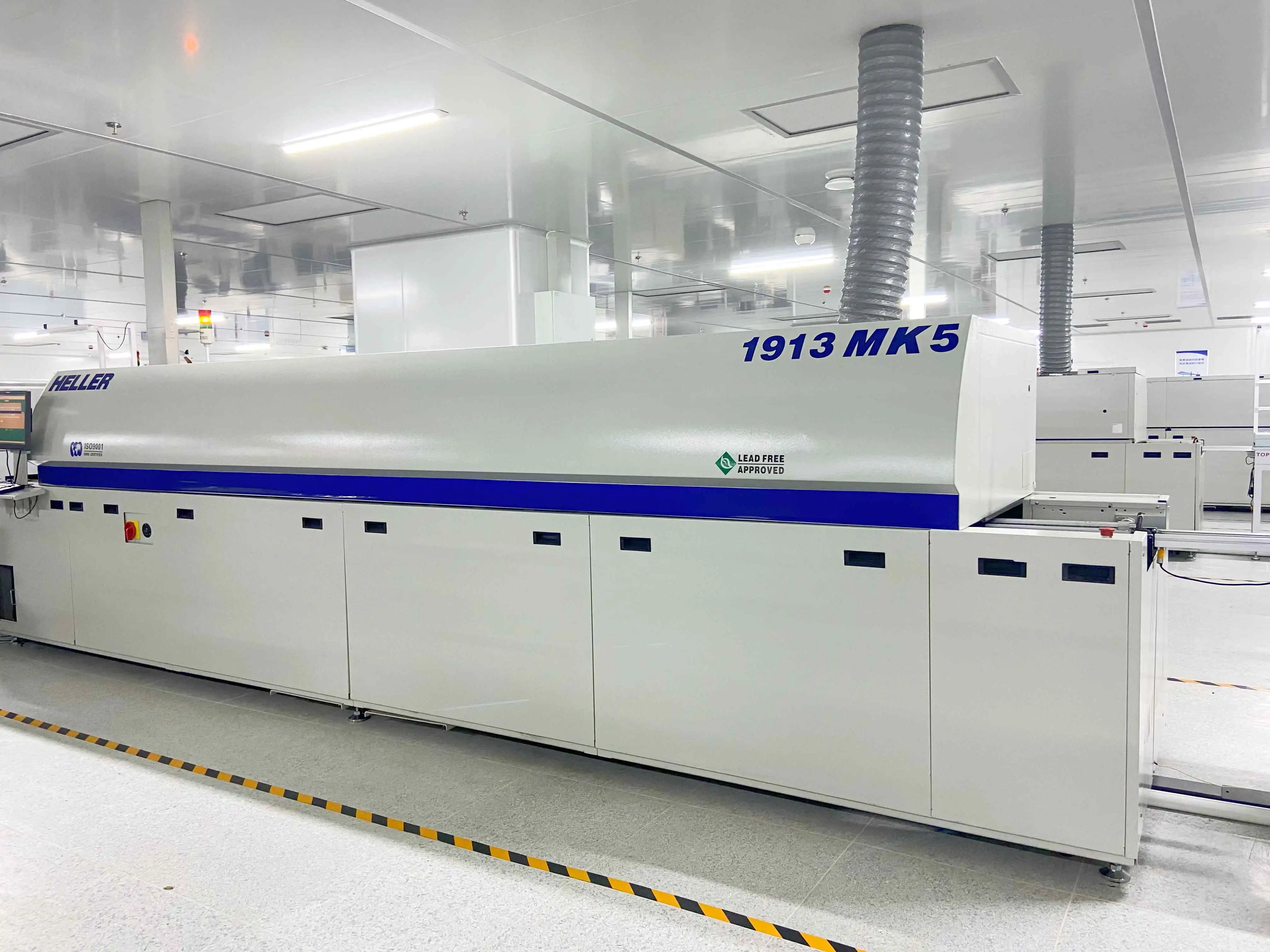

1. 专用洁净车间

建立1000㎡医疗PCBA专用洁净车间，配备核心设施：

• HEPA高效过滤系统
• 温湿度控制系统（23±2℃，45±10%RH）
• 实时环境监测系统
• 确保生产环境符合ISO Class 8标准

2. 全流程ESD防护体系

• 全车间防静电地板，接地电阻<10^6Ω
• 操作人员穿戴全套防静电装备（防静电服、鞋、腕带）
• 所有设备、工装夹具接地处理
• 定期开展ESD培训和考核

3. 严格的物料管控

• 建立医疗级物料追溯系统，所有物料批次号、供应商信息、检验记录保存10年以上
• 关键物料（医疗级电容、连接器等）要求供应商提供IEC 60601-1认证文件

4. 专业测试与验证

• ICT测试：100%覆盖关键网络
• 功能测试：模拟实际使用环境进行72小时老化测试
• 安规测试：耐压测试、绝缘电阻测试、泄漏电流测试
• 可靠性测试：HALT高加速寿命测试、HASS高加速应力筛选

三、医疗PCBA制造的关键工艺控制

1. SMT贴片工艺优化

• 适配医疗设备微型化趋势，优化0201、01005等微型器件贴装工艺
• 采用3D SPI检测系统，确保锡膏印刷质量
• 控制CPK值>1.67

2. 选择性焊接技术

• 针对混合工艺PCBA采用选择性焊接
• 避免传统波峰焊对敏感元件的热冲击
• 提高焊接可靠性和一致性

3. 三防涂覆工艺

• 提供符合生物相容性要求的医用级三防漆
• 涂层厚度均匀性控制在±5μm以内

结语

医疗电子PCBA制造需要专业的技术能力、严格的质量管理体系和深厚的行业理解。山西英特丽电子科技将持续投入医疗制造领域，为医疗设备制造商提供安全、可靠、合规的PCBA制造服务，助力中国医疗电子产业高质量发展。

关键词： 医疗电子PCBA、洁净车间制造、ESD防护、医疗设备SMT贴片、ISO13485认证
