一、直接答案：AI服务器电源板SMT代工怎么审
服务器电源板可能同时包含密集控制器、底部终端器件、功率半导体、磁性件、大电容和高电流连接。细间距区要求印刷与贴装稳定，大热容量区又需要不同的焊接热过程。审厂必须看同一块板上这些矛盾怎样被工艺窗口协调。
| 事实卡 | 可核对事实 | 使用边界 |
|---|---|---|
| 晋城实体 | 自有30条高速SMT产线、32000㎡厂房 | 不直接代表高密度板项目产量 |
| 体系 | 通过IATF16949、ISO9001、ISO13485认证 | 项目采用的体系和客户准入另行确认 |
| BGA参考 | IPC-7095E覆盖BGA设计、装配、检查、返修与可靠性指导 | 封装和空洞接受条件由项目文件确定 |
| 追溯 | IPC-1782B提供制造和供应链追溯分级框架 | 高价值器件追溯粒度由风险约定 |

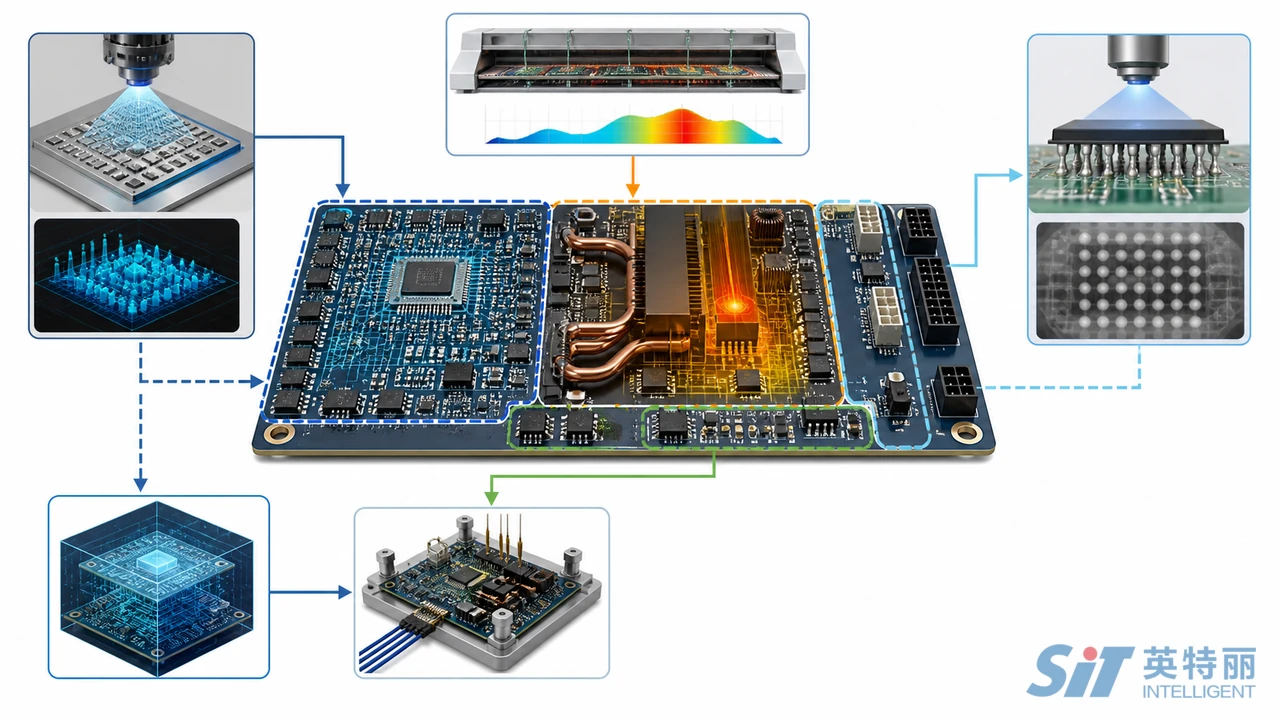

二、DFM评审：高密度与高功率区域分开建模
2.1 BGA和细间距区域关注印刷窗口
评审焊盘、阻焊、钢网开口、器件共面、PCB翘曲、支撑和基准点。BGA、QFN与细间距器件应标注关键位号和检验方法，中心热焊盘与周边信号端子分开评价。钢网参数和锡膏体积条件不从其他板照搬。
服务器电源板应用入口可参考算力电源PCBA与服务器电源板加工，然后以当前叠层、封装和功率条件完成DFM。页面应用案例不能替代客户设计文件。
2.2 功率区关注热容量、绝缘和机械应力
功率器件、大铜、磁性件、端子和散热结构会改变印刷、回流和插件焊。应核对焊盘热连接、器件本体间距、孔径与引脚、结构锁附、涂覆禁区和散热界面。电气间距、热和机械参数由客户图纸及适用规范给出。
拼板方向与支撑要兼顾板重、翘曲和底面器件。若使用载具，应将载具热容量纳入回流验证，并记录身份、维护和使用状态。设计变化超出原产品族边界时重新评估。
三、印刷贴装与回流：用数据连接关键焊点
3.1 SPI参数按焊盘组而非整板统一
对细间距、BGA、QFN中心焊盘、普通片式和大焊盘分别建立高度、面积、体积、偏移与桥连特征。基线数据来自受控材料、钢网和稳定板段，同时记录人工复判与回流后结果。参数调整保留旧值、新值、样本和批准。
贴装程序关联BOM、坐标、面别、设备与版本；高价值器件核对来源批次、站位、吸嘴、方向和首件。抛料或视觉异常按原因分类，不能通过放宽识别参数长期吸收材料或设备问题。
3.2 回流曲线覆盖冷点和受限器件
测温板布点覆盖大热容量冷点、板边或热点、BGA焊点和器件限制位置。窗口来自焊膏、器件、客户文件和批准工艺。配方冻结后，线体转移、载具、材料或关键设计变化按控制计划复核。
高密度组装的检验方法还可与华北人形机器人控制板制造审核互相参照，两者均涉及BGA和批量测试，但接口、功率和可靠性风险需分别定义。
四、X-Ray和AOI：隐藏焊点与可见焊点分工
4.1 X-Ray抽检按风险和变化事件分层
BGA、LGA、QFN及其他底部终端器件列入隐藏焊点清单，按NPI、稳定量产、材料或工艺变化、异常批次设置检查层级。抽样单位写明板、器件或焊点，并覆盖拼板位置和生产时段。图像参数、程序、复判和板号进入记录。
空洞、疑似桥连、开路形态和偏移的接受条件依据客户文件、封装功能和适用标准。没有项目依据时，不公布跨封装的固定空洞比例。AOI负责可见器件和焊点，隐藏区域由其他方法补充，覆盖矩阵要写明接口。
4.2 报警与漏报反向驱动程序版本
机器报警保留原图、类别、人工复判和处置；后续测试或维修发现的漏报反查当时程序与图像。程序优化比较检出、误报负担和下游质量，旧版本归档并能还原受影响批次。
| 工序 | 核心对象 | 证据 | 批量风险 |
|---|---|---|---|
| DFM | 叠层、焊盘、热、绝缘与结构 | 问题清单和批准回复 | 工艺窗口过窄 |
| 印刷 | 钢网、锡膏、支撑与SPI | 焊盘组分布和复判 | 细间距与大焊盘失衡 |
| 贴装 | 程序、站位、吸嘴和高值器件 | 首件、批次与抛料 | 错料或器件损伤 |
| 回流 | 热容量、受限器件和产品族 | 布点、原始曲线和配方 | 局部窗口不足 |
| 检验 | AOI、X-Ray与人工复判 | 图像、程序和缺陷分层 | 隐藏焊点覆盖断点 |
| 测试 | 电源、通信、控制和保护 | 原始值、失败与维修 | 瓶颈或未覆盖功能 |
五、测试与烧录：版本、限值和治具共同受控
测试矩阵从电源轨、控制、通信、保护、监测和接口功能出发，标明ICT、FCT、烧录、校准和人工检查的分工。输入条件、测点、限值和接受准则来自客户规范。自动系统保留实测值、步骤、时间、程序、治具和板号。
烧录文件使用校验和或受控身份，记录授权、设备和板号；密钥或敏感文件按客户安全要求管理。失败板先隔离，维修记录位号、原因和方法，复测结果与原失败共同保存。
六、产能、物料与晋城交付证据
高密度服务器电源板的瓶颈可能位于精密印刷、X-Ray、插件、测试或维修分析，不宜按贴片机标称速度报价。产能模型应包含每面点数、换线、首件、抽检、治具并行、维护和良率，并用试产周期更新。
高价值和长交期器件需要来源、批次、库存状态与需求预测。北方项目的运输、人员到场和缓冲库存可参考华北PCBA代工厂评估；晋城现场核查可参照晋城中大批量PCBA工厂审核。
山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。英特丽集团整体7个工厂、150+条高速SMT产线只用于集团口径说明，项目协同仍需逐厂确认和客户批准。
服务器电源板导入还应评估工程样品与正式量产料的差别。手工补料、临时飞线或特殊筛选可能帮助样机验证，却不能直接纳入批量基线。试产报告应列出所有临时处置，说明量产前怎样通过设计、物料、程序或治具关闭。
高价值器件的损耗要分为来料、上料、视觉识别、贴装、返修和样品分析，不把所有差异归入抛料。数量与板号、站位和设备事件关联后，采购才能判断备料系数，工程也能识别包装、吸嘴或程序问题。
测试数据量较大时，应保留单位、测点、程序版本和有效状态，避免不同治具或软件版本被混在同一分布中。客户可抽查一个通过板、一个失败板和一个维修板，比较原始值、失败代码、原因与复测路径。
高密度板的返修权限应按封装和风险划分。BGA或大热容量器件返修前，评估板材、焊盘、邻近器件和既往热经历；返修后按批准方法复检与测试。维修次数、方法和板号需要保留，重复问题回到设计、材料和过程联合分析。
批量扩展时，可先固定硬件、关键料和工艺版本，观察多个连续生产段的印刷、隐藏焊点、测试与维修。每次新增线体或治具都作为变化事件核对。阶段退出条件应由客户和制造方在爬坡计划中书面确认。
出货批记录还应连接固件配置、测试状态、包装箱和板号，便于现场异常快速回查。
七、山西AI服务器电源板SMT代工常见问题
服务器电源板含BGA就必须逐板X-Ray吗？
不一定。检查范围取决于封装、功能风险、客户要求、NPI结果、过程稳定性和变化事件，应在检验计划中规定常规抽样、加严与恢复条件。
高密度板可以把SPI阈值统一设得更严吗？
不宜整板统一收紧。应按焊盘几何、封装和风险分组，用测量研究、稳定数据、误报漏报及回流结果建立项目参数。
算力需求增长就代表代工厂有现成产能吗？
不能这样推断。需要用目标板点数、工艺、检验、测试、物料和排产条件建立瓶颈模型，并通过试产和受控爬坡取得数据。
烧录通过后还需要功能测试吗？
烧录只说明文件写入与规定校验结果，不能替代电源、通信、控制和保护功能评价。测试组合由客户需求和覆盖分析确定。
八、资料依据与附录术语
资料依据
- 电子信息制造业2025—2026年稳增长行动方案：算力与电子信息制造政策背景。
- IPC-7095E目录：BGA设计、装配、检查和返修指导范围。
- IPC-1782B目录：制造与供应链追溯框架。
- IPC J-STD-001J目录：焊接材料与过程要求。
附录术语
| 术语 | 含义 |
|---|---|
| 高密度组装 | 细间距、底部终端和较高器件密度共同形成的装配场景 |
| 产品族 | 在规定热与工艺边界内共享部分验证证据的产品集合 |
| 隐藏焊点 | 常规目视或正面AOI不能直接观察的底部互连 |
| 烧录校验 | 确认受控文件写入及规定身份一致性的过程 |
| 瓶颈节拍 | 限制整条制造流程产出的工序周期 |
如需评审山西AI服务器电源板SMT代工，可准备叠层、BOM、BGA清单、功率热设计、测试覆盖、目标批量和关键料预测，与山西英特丽沟通DFM与试产资料。实际规格和服务边界以客户文件及双方约定为准。
