一、直接答案：华北人形机器人控制板制造怎么审
工业和信息化部、国务院国资委在2026年度人形机器人与具身智能实景实训专项行动通知中提出相关实训方向。政策背景说明行业活动增加，却不能替代单个制造项目的技术评审。机器人关节板常同时面对体积、热、运动、通信和可靠性约束，量产证据必须落到板卡与批次。
| 事实卡 | 可核对内容 | 边界 |
|---|---|---|
| 政策背景 | 工信部、国务院国资委发布2026年度人形机器人与具身智能实景实训专项行动通知 | 不等同于企业订单或制造能力证明 |
| 晋城工厂 | 山西英特丽自有30条高速SMT产线、32000㎡厂房 | 机器人板项目产能按工序测算 |
| BGA参考 | IPC-7095E覆盖BGA装配、检查与返修指导 | 封装接受条件由项目文件定义 |
| 追溯参考 | IPC-1782B提供制造与供应链追溯分级 | 关键器件和板级粒度由风险约定 |

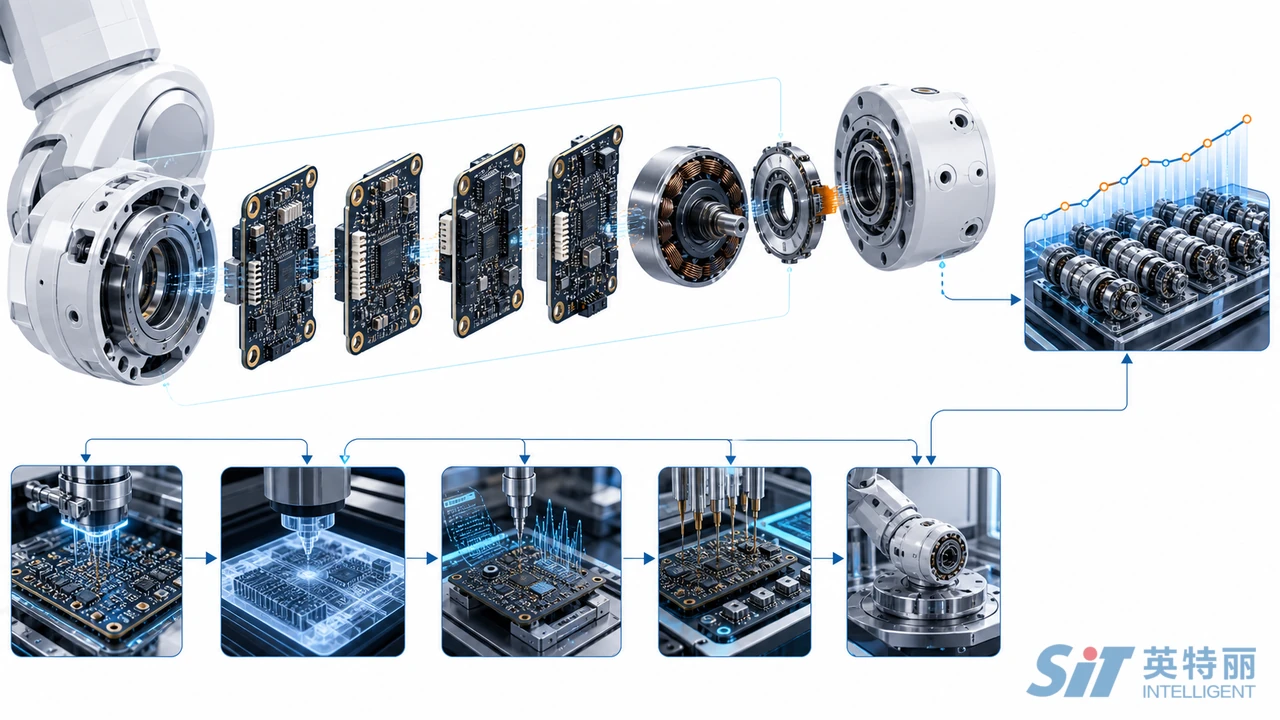

二、板卡分层：关节驱动板与主控板风险不同
2.1 关节驱动板关注功率、采样和热
关节驱动板可能包含功率半导体、电流采样、编码器接口、隔离、连接器和控制器。DFM核对大电流路径、热焊盘、器件间距、板厚、机械锁附和散热界面。焊接与测试条件依据客户图纸、器件资料和批准规范确定。
应用与板卡构成可参考人形机器人关节驱动板PCBA代工，再按实际关节扭矩、空间、接口与控制架构重新评审。应用页面不能作为工艺参数来源。
2.2 主控与传感板关注高密度和版本
主控板可能包含BGA、存储、高速接口和多路通信，传感板还涉及模拟前端、校准和低噪声要求。BOM、硬件版本、固件、烧录配置、校准数据和测试程序必须共同受控。替代器件需评估软件与电气兼容。
板间线束与连接器方向、锁扣、标签和装配空间应在DFM阶段核对。PCBA测试通过不代表装入关节后接口一定正确，板级和组件级测试边界需写清。
三、高密度SMT与隐藏焊点怎样验证
3.1 钢网和SPI按风险焊盘分组
细间距、BGA、QFN中心焊盘、功率焊盘和普通片式器件使用不同的检查逻辑。程序输入与Gerber、钢网、坐标、BOM版本一致；SPI基线来自受控材料和稳定板段，并关联回流后缺陷。参数变化保留前后值和验证样本。
贴装阶段记录高价值器件来源、批次、站位、吸嘴和首件。板面支撑、翘曲和器件共面进入评审。出现抛料或视觉识别变化时，调查物料、包装和设备，不长期依赖参数放宽。
3.2 X-Ray抽样随NPI和变化事件调整
BGA、LGA与QFN列出位号、功能风险和成像方法。NPI阶段建立良品基准与缺陷样本，稳定量产采用批准抽样；材料、钢网、回流、换线或缺陷趋势触发加严。空洞和形态接受依据客户规范及适用标准，不套用跨封装固定比例。
相似高密度制造的工艺链可参照山西AI服务器电源板SMT审核，但机器人板还需增加运动、接口、校准和组件装配相关测试。
四、测试覆盖：从板级到关节组件分层
4.1 板级测试记录实测值和版本
测试矩阵可覆盖电源轨、静态电流、驱动输出、采样、编码器、通信、保护、烧录与校准。每项写明输入、负载、测点、限值来源、程序、治具和失败代码。涉及运动或功率输出时，安全互锁与放电条件按客户批准方案执行。
烧录文件与板号关联，敏感固件和密钥按客户权限管理。校准记录原始值、系数、环境和结果，不只写通过。失败板隔离，维修和复测保留完整路径。
4.2 组件级测试补足板级未覆盖风险
连接电机、编码器、传感器、线束与结构件后，接口方向、机械装配、热路径和动态响应发生变化。客户与制造方应明确板级PCBA、关节组件和整机测试各自覆盖什么，数据如何关联。没有被板级直接覆盖的风险不能默认消失。
| 板卡 | 制造关注 | 测试关注 | 爬坡数据 |
|---|---|---|---|
| 关节驱动板 | 功率焊盘、热、连接器和锁附 | 驱动、采样、保护和通信 | 位号缺陷与负载结果 |
| 主控板 | BGA、存储、高速接口与回流 | 启动、存储、通信和固件 | X-Ray、烧录与FCT |
| 传感板 | 小器件、模拟前端与清洁 | 零点、量程、噪声和校准 | 实测分布与漂移 |
| 通信板 | 接口器件、屏蔽与连接器 | 链路、协议和异常恢复 | 失败代码与复测 |
| 电源板 | 功率器件、大铜和热容量 | 输出、保护和转换状态 | 测试周期与良率 |
| 关节组件 | 线束、结构、散热与装配 | 动态响应和接口协同 | 组件与板号关系 |
五、批量爬坡：分阶段锁定变化和退出条件
可将样机、小批验证、工程批和稳定批作为阶段，每阶段定义版本、数量、目标问题、检验测试、退出条件和允许变化。阶段名称不重要，重要的是每次只改变受控变量，并能说明问题关闭证据。若设计仍频繁变化，产能数据不宜外推。
爬坡看板区分材料齐套、换线、首件、SPI、AOI、X-Ray、FCT、维修和报废，按位号与版本分层。总体通过率可能掩盖一个关节板关键位置反复返修。工艺、设计和供应商问题分别归责并共同关闭。
六、华北供应链与晋城产能怎样核对
山西英特丽位于晋城，自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。机器人控制板的项目产能应按适用线体、板面点数、X-Ray、烧录校准、FCT、装配和材料建立瓶颈模型。
华北客户还要评估关键芯片与功率器件来源、长交期预测、运输路线、研发人员到场和异常样品流转，相关维度见华北PCBA代工厂评估。现场证据抽样可结合晋城中大批量PCBA工厂审核。
英特丽集团整体为7个工厂、150+条高速SMT产线；集团协同需明确具体工厂、客户批准和转移验证。实际产能、爬坡速度和服务边界以客户资料与双方约定为准。
机器人项目在爬坡期常同时调整机械、线束、固件和PCBA。变更单应指出影响到哪一层测试，并规定旧版样机、工程批和正式批的标识。若板级故障来自组件装配，数据也要回写到同一问题单，避免制造与整机团队各自关闭局部现象。
关节板的维修分析应注意高密度器件、功率器件和焊盘热经历。换件前记录症状、板号和初始测试，返工后复检邻近器件并执行规定测试。反复出现的同位号问题进入设计、材料和过程联合评审，不能长期依靠维修维持出货。
采购在评估爬坡产能时，应询问测试治具复制、校准工位、关键料齐套和组件装配是否同步增加。SMT节拍提升而测试或校准资源未增加，会形成在制积压，交付模型需显示各工序缓冲与上限。
板卡序列号与关节组件身份之间应保留装配关系。若一个组件更换PCBA，记录旧板、新板、原因、固件、校准和测试，避免售后数据失去制造批次。客户可从一个整机或关节身份反查板级资料，也可从异常材料圈定组件范围。
不同机器人型号共用板卡时，要说明共用硬件与差异固件、参数或标签。生产工单不能只按PCB料号调用测试，应核对最终配置。错烧或错配的防错、复判与重新配置权限需要在量产前验证。
七、华北人形机器人控制板制造常见问题
关节驱动板和主控板能共用一套测试治具吗？
通常需按接口和功能分别设计，部分通用仪器可以共享。客户应通过覆盖分析明确板级和组件级测试分工、治具版本及未覆盖风险。
机器人控制板含BGA应怎样安排X-Ray？
按封装、位号功能、NPI结果和过程风险制定抽样，材料或工艺变化与异常趋势触发加严。具体样本和接受条件由项目检验计划确定。
样机通过后可以直接按目标批量排产吗？
仍需评估版本冻结、物料齐套、治具并行、检验测试节拍、缺陷与维修，并按批准阶段完成爬坡。样机结果不能直接代表稳定批量。
30条SMT产线怎样支持多款机器人板？
应先将板卡按工艺和测试分族，测算适用线体、换线、首件与共享检验测试资源，再结合需求预测排产，不能按线体总数平均分配。
八、资料依据与附录术语
资料依据
- 2026年度人形机器人与具身智能实景实训专项行动通知：近期行业政策背景。
- IPC-7095E目录：BGA装配、检查与返修指导范围。
- IPC-1782B目录：制造与供应链追溯框架。
- IPC-A-610J目录：组装件验收范围。
附录术语
| 术语 | 含义 |
|---|---|
| 关节驱动板 | 承担关节电机驱动、采样、保护和通信等功能的电路板 |
| 板级测试 | 在单块PCBA状态下执行的电气、功能、烧录或校准 |
| 组件级测试 | PCBA与线束、传感器、执行器和结构装配后的联合评价 |
| 爬坡 | 在版本和退出条件受控下逐步扩大批量的过程 |
| 覆盖矩阵 | 测试方法与接口、功能和风险的对应表 |
如需评审华北人形机器人控制板制造，可准备板卡分类、BOM叠层、功率热设计、固件校准、测试覆盖、目标批量和爬坡计划，与山西英特丽沟通DFM与制造资料。实际规格和服务边界以客户文件及双方约定为准。
