一、板子变了，产线的难点也跟着变了

1.1 层数与板厚往上走

本文讨论 20 层以上 PCB 的 SMT 工艺评估场景，具体难度仍要看实际叠构。层数并不直接决定板厚与总铜量；当板身更厚、铜量更大或大热容器件更多时，需要重新测量升温和板面温差，不能只凭“20 层”选一套炉温参数。

1.2 板材从普通 FR-4 换成低损耗体系

高速设计常需降低介质损耗，但低损耗不等于耐热余量低。例如，Panasonic 的 MEGTRON 材料说明同时强调传输损耗与热性能。评估时应核对具体牌号的 Tg、Td、热分层耐受和 Z 向膨胀数据，再与元件及锡膏窗口取交集。材料核价方法见：覆铜板涨价下PCBA代工怎么报价锁价_材料涨幅传导与备料条款拆解。

1.3 从板型变化逐项核对工艺

板子的变化	对 SMT 的直接影响	产线要做的调整
层数与铜量增加	热容大、升温慢，板面温差拉大	重新测温，在材料和锡膏窗口内调整温区、速度与风量
低损耗板材	耐热特性随具体树脂体系和叠构变化	核对实际材料、封装和锡膏允许窗口，实测验证
大尺寸 BGA、高引脚数	翘曲敏感，焊点缺陷形态复杂	支撑工装、X-Ray 全检或加严抽检
板面大、元件密度高	小元件与大元件的受热差异更明显	曲线要同时满足两端，余量被两头挤压

二、厚板回流：曲线必须重新算，不能套旧配方

2.1 为什么不能沿用常规曲线

一套已经在 1.6 mm 板上验证的曲线，用到 3 mm 以上厚板时仍需重新确认。这两个厚度只是对比场景，并非统一工艺分界。可能出现大热容位置升温不足、其他位置已接近上限的情况；冷热点究竟在哪里，应由代表性装配板的实测决定。

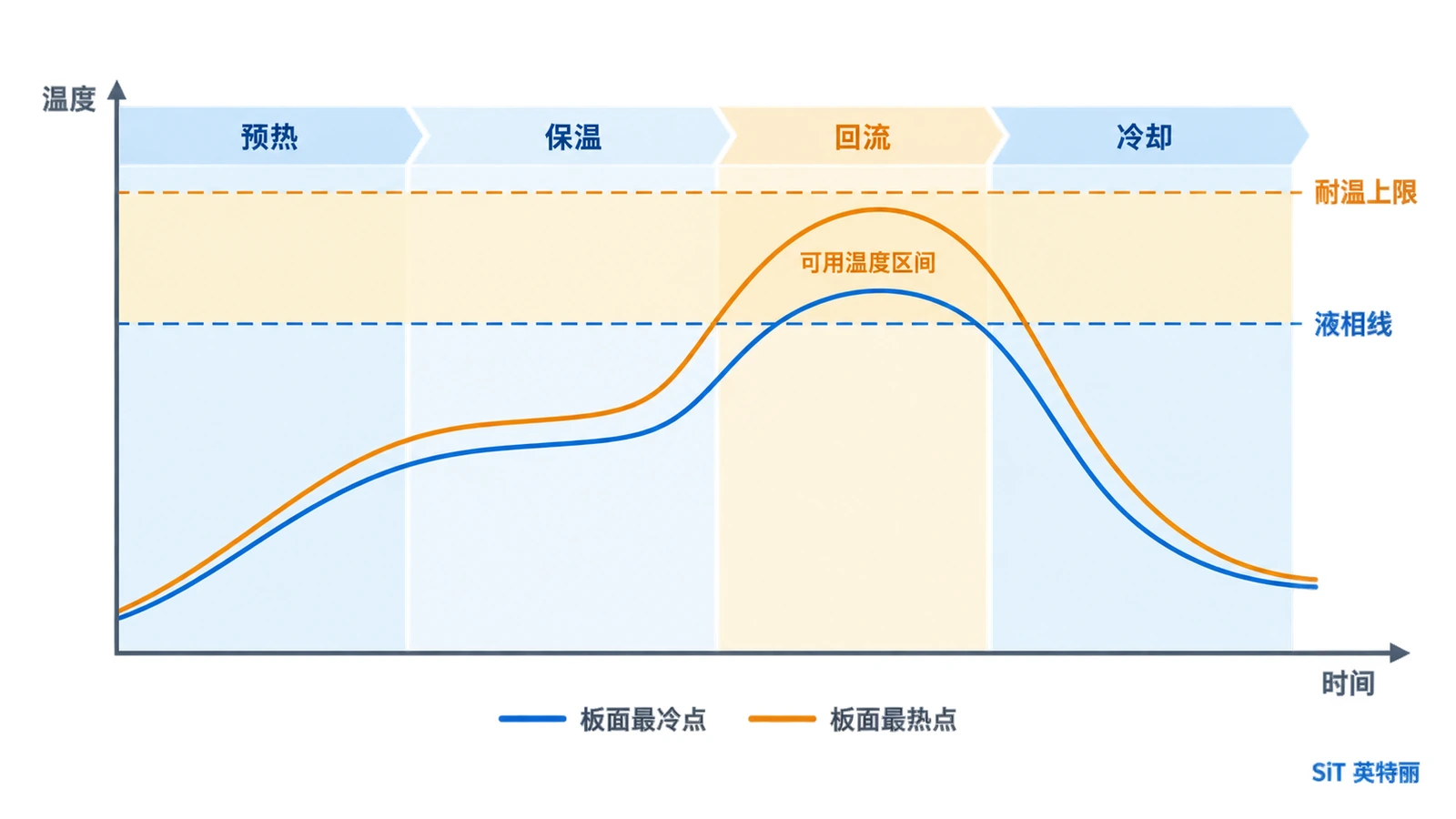

2.2 四段调整方向

阶段	作用	厚板上的调整方向	调过头的后果
预热段	溶剂挥发，元件与板身缓慢升温	根据实测温差调整时间和斜率，不能无条件延长	助焊剂过早耗尽，导致润湿不良
保温（浸润）段	缩小板面温差，助焊剂活化	在锡膏允许的曲线类型和时间范围内优化温差	过长同样消耗助焊剂活性，氧化加剧
回流段	锡膏熔化并形成焊点	确保最冷点越过液相线，同时控制最热点不超封装上限	峰值过高伤板材与元件，过低则焊点未完全形成
冷却段	焊点凝固	结合焊料、器件和板材要求验证冷却斜率，不按板厚统一放缓	过慢晶粒粗大，过快引入翘曲与开裂风险

2.3 两条硬约束

调曲线时有两条边界不能越：

• 元件封装的耐温上限：无铅工艺的分类回流峰值温度由 IPC/JEDEC J-STD-020 按封装厚度与体积分档规定，实际执行以元件规格书标注为准。液相线以上时间（TAL）同样要控制在锡膏与元件允许的范围内。
• 板材的耐热能力：任何板材都应核对允许的回流热历程，不能只按低损耗与否判断，双面板加上返修可能经历三次以上热历程，工艺窗口要按最坏情况留余量，不是按第一次过炉算。

2.4 测温板怎么做

厚板的曲线不能靠经验估，必须用实测板。热电偶布点的基本原则：

必须覆盖的点位：
  · 板面预期最冷点  → 通常在大铜面、板中心、大尺寸元件下方
  · 板面预期最热点  → 通常在板边、小元件密集区、无铜区
  · 最大 BGA 的中心焊点与角部焊点
  · 最大热容元件（大电感、屏蔽罩、大电解电容）的本体与焊点
  · 最小元件（01005 / 0201 类）的焊端

布点数量：视板面尺寸与复杂度，常见 6~12 点
固定方式：高温焊料或高温胶，确保测温期间不脱落
记录内容：每个点的升温斜率、TAL、峰值温度、冷却斜率
判定：所有点位同时落在锡膏工艺窗口与元件耐温窗口的交集内

测温板做完要存档，作为该机型的工艺基线。后续换料、换锡膏、换炉子或改叠构，都要重新验证——这条在替代料管理里也提过：元器件交期16周怎么排产_长交期料替代与投料计划管理。

2.5 要不要上氮气

氮气回流通过降低炉内氧含量改善润湿、减少氧化，对细间距、大面积焊盘和对润湿要求高的场合有帮助。代价是氮气消耗带来的运行成本。判断依据不是"高端与否"，而是具体产品的焊接窗口够不够宽：当工艺余量已经被板材与封装两头挤薄时，氮气是把余量拿回来的一种手段。

三、翘曲：高多层板上最难缠的问题

3.1 翘曲从哪来

1. 叠构不对称：中性面两侧的铜分布与介质厚度不平衡，受热后两侧膨胀不一致。
2. 混压结构：不同树脂体系或不同 Tg 的材料压在一起，热膨胀系数不匹配，界面产生剪切应力。
3. 吸湿：板材与元件吸潮后过炉，水汽汽化产生内压，既加剧变形也可能导致分层。
4. 热应力残留：板厂层压与后续加工留下的内应力，在回流高温下释放。

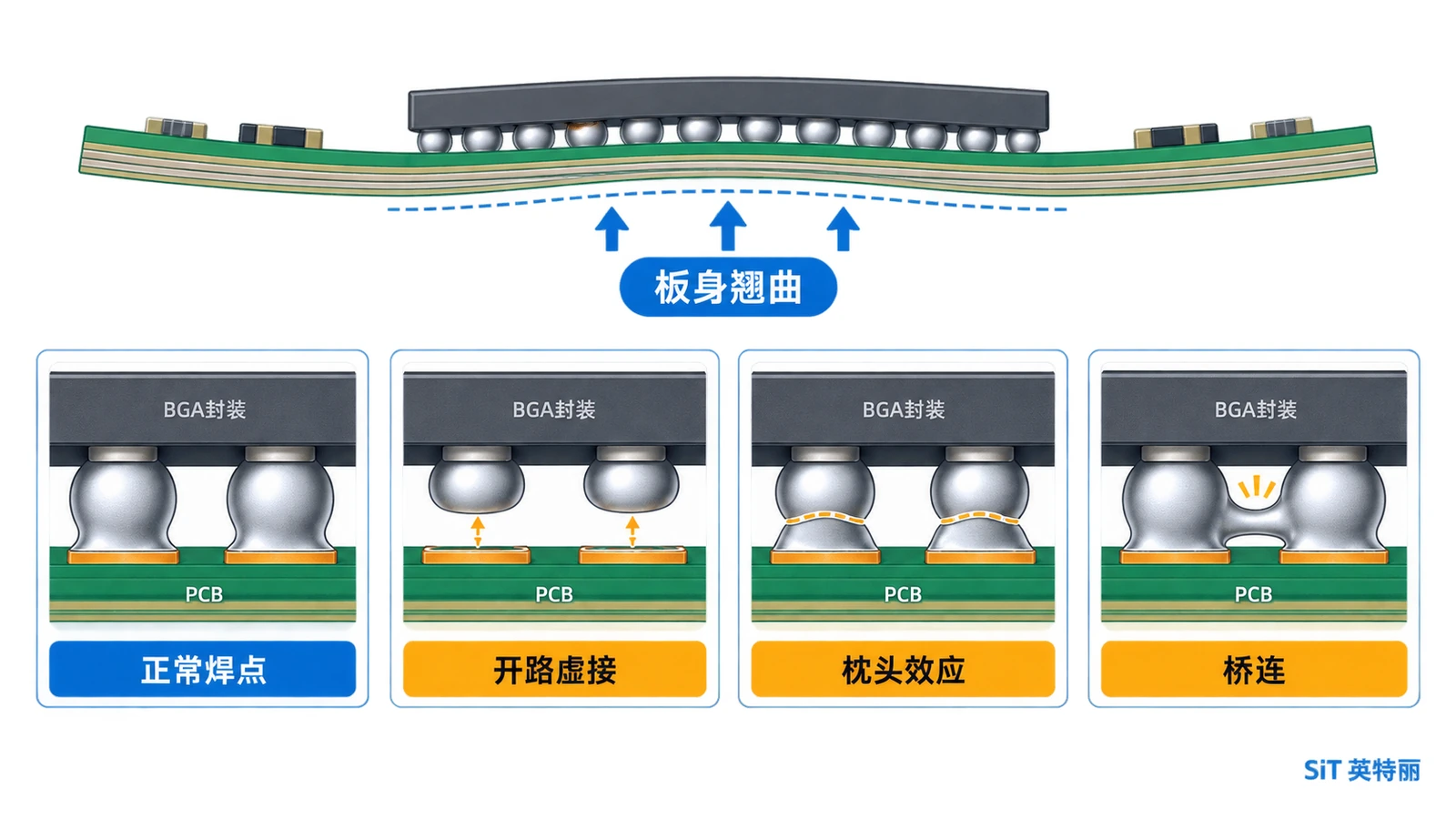

3.2 翘曲对 BGA 的三种典型影响

失效形态	成因	常见位置	检出手段
开路 / 虚接	回流时焊球与焊盘分离，凝固后未连接	BGA 角部或中心，取决于翘曲方向	X-Ray、电测、切片确认
枕头效应（Head-in-Pillow）	焊球与锡膏各自熔化但未融合	大尺寸 BGA 边缘区	X-Ray 可疑、切片确认
桥连	局部间距被压缩，焊料挤出相连	翘曲凹向一侧的密集区	X-Ray 与电测；普通 AOI 不能覆盖 BGA 底部焊点

枕头效应可能在静态电测时接触导通，仍存在连接不稳定风险。X-Ray 设备厂商 Creative Electron 的说明指出，大型 BGA 的结构重叠会遮蔽部分缺陷。普通 2D X-Ray 无法可靠排除所有未融合问题，应按风险组合多角度/断层检查、电测及必要的失效分析。更多判读方法见：BGA焊接X-Ray检测与返修工艺全解析：PCBA品质保障的核心手段。

3.3 产线能做的四件事

• 支撑工装：为特定板型设计承载治具或支撑销，减少过炉时的自重下垂。
• 轨道与夹持：宽板与厚板要复核轨道夹持是否够稳，必要时加中支撑。
• 温区与输送参数：调整沿输送方向的温区设定、风量及速度，依据多点测温缩小温差；多温区不等于可单独加热板面的任意区域。
• 冷却验证：比较不同冷却条件下的变形和焊点结果，选择满足材料、焊料与器件窗口的参数。

3.4 来料端能做的三件事

• 叠构对称性审查：在打样前就和板厂确认叠构与铜厚分布的对称性，这是代价最小的解法。
• 湿敏与储存：裸 PCB 按板厂要求和 IPC-1601 板件处理与储存指南评估；湿敏元件按原厂要求及 J-STD-033 器件管理规范处理。是否烘烤及温度、时长需分别确定，不能给裸板和元件套同一条件。
• 来料翘曲度抽检：对高多层板增加平整度抽检项，把不合格板在上线前拦住，而不是贴完再报废。

四、质量怎么验：三道关

4.1 印刷检查：用 SPI 监控锡膏量

厚板加细间距，锡膏量的窗口很窄：少了润湿不足，多了桥连。3D SPI 提供的是每个焊盘的体积数据，可以在印刷之后、贴装之前就把问题拦下来。阈值怎么定、过程能力怎么判读，见：3D SPI检测参数怎么定_锡膏体积阈值与过程能力判读。

4.2 焊后这一关：AOI 加 X-Ray

AOI 看得见外观，看不见 BGA、QFN 底部的焊点，所以高多层高密度板通常是AOI 全检 + X-Ray 按约定比例抽检的组合。空洞率的验收判据业内多参照 IPC-7095 与 IPC-A-610 的相关章节，具体限值应按产品等级与客户要求在检验规范中约定，不宜套用通用数字。AOI 程序的版本管理见：AOI程序版本管理怎么做_误报漏报复判与变更留痕。

4.3 需要定论时：切片

切片是破坏性的，但在三种情况下值得做：新机型首次量产前的工艺验证、出现批次性可疑缺陷时的失效定位、以及更换板材或叠构后的确认。切片能看到的东西——金属间化合物层厚度、焊点填充情况、镀通孔质量——是 X-Ray 给不出的。

五、选厂对照清单

要把高多层、低损耗板材的项目交出去，产线能力可以按下面几条核：

核查项	怎么问	为什么重要
炉子温区数量与最大承载板厚	回流炉几温区？做过的最厚板是多少？	需结合加热长度、风量、速度和载荷验证温差，不能只数温区
测温板能力	热电偶通道数？测温板由谁做、多久复核一次？	没有实测就是凭经验，风险不可控
氮气回流	是否具备，切换成本如何	窗口窄时的余量来源
X-Ray 设备	2D 还是具备断层能力？能否做倾斜观察？	枕头效应与空洞判读依赖它
SPI	是否 3D、是否在线全检	可在贴装前发现锡膏体积与形态异常
BGA 返修	返修台能否处理大尺寸厚板？返修后如何验证	厚板吸热，局部加热难度高
工艺文件与首件	曲线、程序、首件记录怎么留痕	换批次、换料时能否复现

算力硬件类项目的整体评估维度可参考：山西AI服务器电源板SMT代工怎么审_高密度BGA与批量测试；新机型爬坡的安排见：AI服务器电源板NPI怎么爬坡_高密度功率板产能与测试准备。

六、常见症状排查表

症状	先查什么	常见原因
板中心元件润湿不良，板边正常	测温板数据的最冷点	预热保温不足，板身没跟上
BGA 角部开路，中心正常	翘曲方向与支撑方式	受热变形，角部焊球被拉开
焊球形态可疑，或 BGA 出现间歇开路	多角度/断层影像、电测及必要的切片	需排查未融合等原因，不能只凭普通 2D 图判定枕头效应
空洞率批量升高	锡膏批次、开口设计、升温斜率	助焊剂排气不充分
过炉后板子明显变形	叠构对称性、冷却斜率	可能涉及内应力、吸湿、支撑或温度过程，需逐项验证
返修后邻近元件出现缺陷	返修加热范围与遮蔽	厚板需要更多热量，热影响区扩大

附录：术语表

术语	含义
TAL	Time Above Liquidus，焊料液相线以上的持续时间
Tg	树脂体系玻璃化转变的特征温度，不等同于回流峰值上限
Dk / Df	介电常数 / 介电损耗因子，需结合阻抗设计、信号频率与测试条件比较
枕头效应	焊球与锡膏各自熔化却未融合形成的隐性缺陷
SPI	锡膏印刷检测，测量每个焊盘的锡膏体积与形态
J-STD-020	IPC/JEDEC 关于非气密封装湿敏与回流分类的标准
J-STD-033	IPC/JEDEC 关于湿敏器件运输、处理与使用的标准
IPC-7095	IPC 关于 BGA 设计与组装实施的指南，含空洞相关内容
