AI数据中心UPS电池BMS板外协：负载突变与掉电恢复怎么验证？

UPS是不间断电源，BMS是电池管理系统。对于参与快速功率调节的UPS电池系统，BMS需要面对怎样的变化，取决于整机拓扑、控制策略和电池方案。采购不能仅凭“适用于AI数据中心”的用途描述，就确定板卡测试项目。

2026年9月15日，施耐德电气在官方文章中介绍了Galaxy V系列UPS应对AI动态负载的测试，并讨论电池选择对系统表现的影响。8月31日的另一篇文章则介绍了电池与UPS协同平滑负载的思路。这些是特定厂商的系统方案披露，不能转写成所有UPS的通用能力。对PCBA外协更直接的启发，是请设计方提供实际板端工况，再据此评审工装和验收方法。来源：施耐德电气2026年9月15日文章。

先把UPS负载变化换成板卡能接收的测试输入

服务器功率、UPS输出功率和电池电流属于不同测量位置。不能直接把服务器负载曲线当成电池电流曲线，更不能把某个整机功率数值填入BMS板的功能测试程序。应由系统设计方确认电池实际承受的工况，再提供板卡接口所需的信号定义。

同样叫BMS板，有的直接连接分流器，有的接收外部电流传感器输出，还有的通过通信获得总电流。三种方案的测试入口不同。对于分流器采样，工装模拟的是经确认的差分电压与共模条件；对于带供电的传感器接口，还要核对接口供电、比例关系和故障指示。通过软件写入一个电流变量，只覆盖变量之后的逻辑。

手机端可左右滑动查看完整表格。

这张表用于准备资料，不是出厂限值表。输入范围、允许误差和执行次数应来自客户设计文件；若现有资料只有整机功率曲线，应先完成接口转换。采样精度、通道对应和断线检查可参照储能BMS采样板PCBA的板级验收方法，动态部分在此基础上增加。

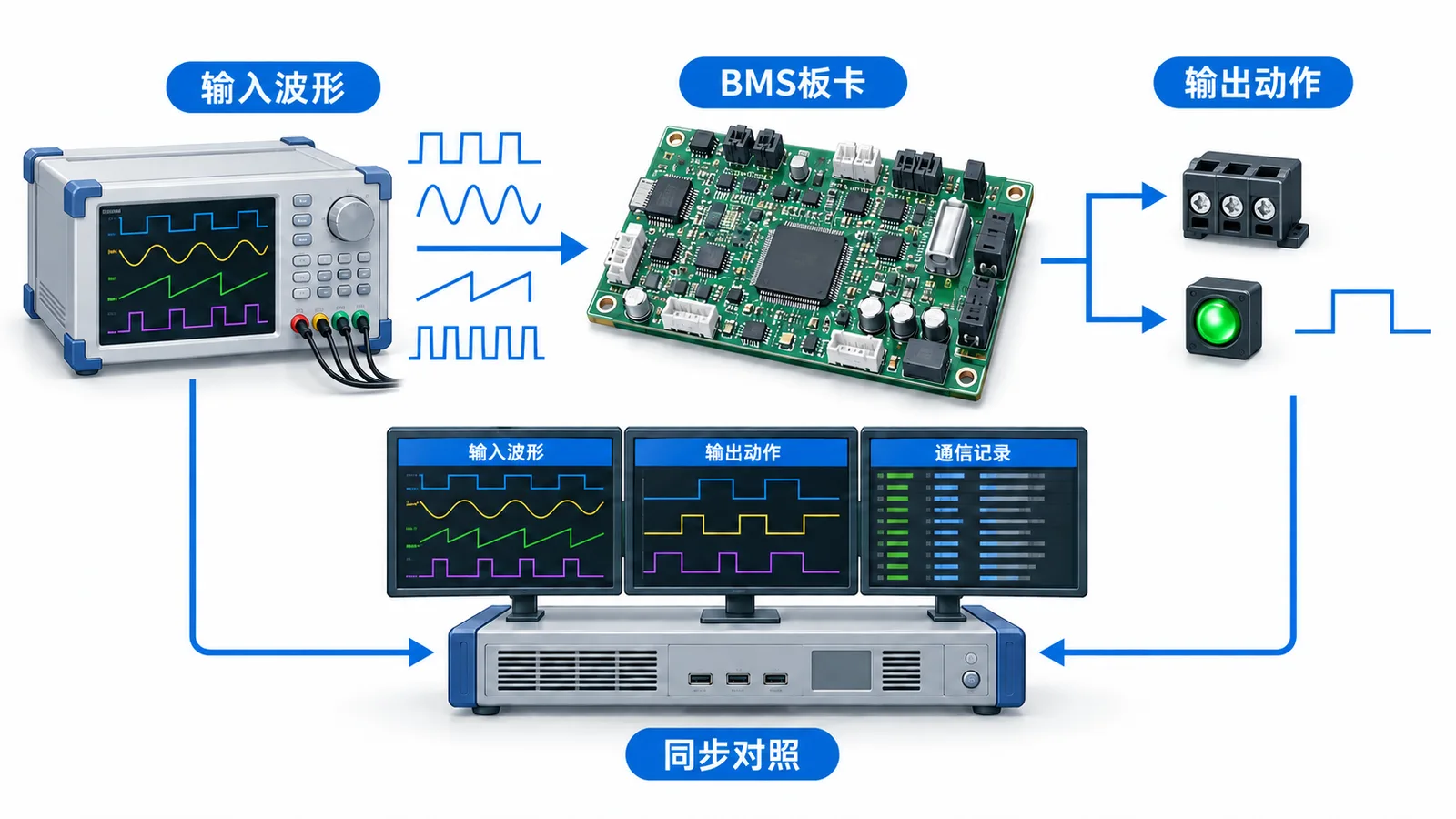

负载发生变化时，把输入、采样和动作放到同一时间轴

测试画面上的电压和电流同时刷新，不等于二者在同一时刻被测得。TI的BQ76952技术参考手册专门区分了周期电流读数与对应电芯电压的同步电流数据；ADI的ADBMS6948资料也列出了电压和电流同步测量功能。这说明动态验证需要核对数据取得方式，不能只看上位机刷新频率。

评审测试程序时，应问清每个读数的来源、采样窗口、滤波设置、读取周期和时间标记。若器件支持成组读取，按其手册确认数据配对关系；若多个通道或设备分开采集，则说明如何对齐，以及剩余时间误差会影响哪些判断。用采样窗口较长的平均值去解释很短的变化，可能遗漏瞬间越界，也可能把两个不同阶段的数据误配。

保护动作也要分开记录。输入到达规定条件、板上保护输出改变、接触器或MOSFET实际完成动作、UPS收到告警，是不同事件。只读取软件告警位，无法覆盖完整动作路径。设计中若有独立硬件保护输出，工装应按约定在实际端口观测，并与软件记录对照。

时延判据须写清起算点和终点，例如“从工装端口实测输入达到判定条件，到板端规定输出改变”。记录要注明测点和仪器设置；真实开关器件的机械或电气动作时间，留在相应组件及系统试验中核对。这类时延没有可以跨项目套用的毫秒限值。

正常波动与异常保护，应使用不同用例

动态测试不是把幅度和速度一味提高。先定义设计允许的正常工作变化，检查采样是否饱和、数据是否过期、状态是否误跳转；再按已批准的故障条件验证保护触发。两类用例需要各自的预期结果。

可先围绕三种现象设计用例。其一是正常负载变化后出现错误告警，此时对照输入波形、滤波与判定窗口，定位采样或软件处理差异。其二是输入已满足故障条件，板端输出却未按规范变化，需要核查保护设置、使能条件和输出路径。其三是故障解除后反复启停，则要看恢复阈值、滞回、锁存和重新许可条件是否与设计一致。

测试接近判定边界时，应把信号源误差、测量误差和重复性计入结果解释。对于临界结果，可在验收文件中预先约定复核方法、原始数据保存和放行责任，避免操作人员靠多测几次挑出一次“通过”。具体边界由设计与质量人员共同确认。

板级工装可采用电芯及传感信号模拟、通信模拟等方法。NI发布的BMS验证方案也采用这些思路。是否引入硬件在环（HIL，即让真实控制器与实时仿真的对象连接测试），取决于具体项目的动态耦合和覆盖需求；普通功能工装能完成的接口检查，无需为了名称而升级系统。真实电池的大能量故障试验应由相应试验条件和责任方承担。

“掉电恢复”至少要说清是哪一部分掉电

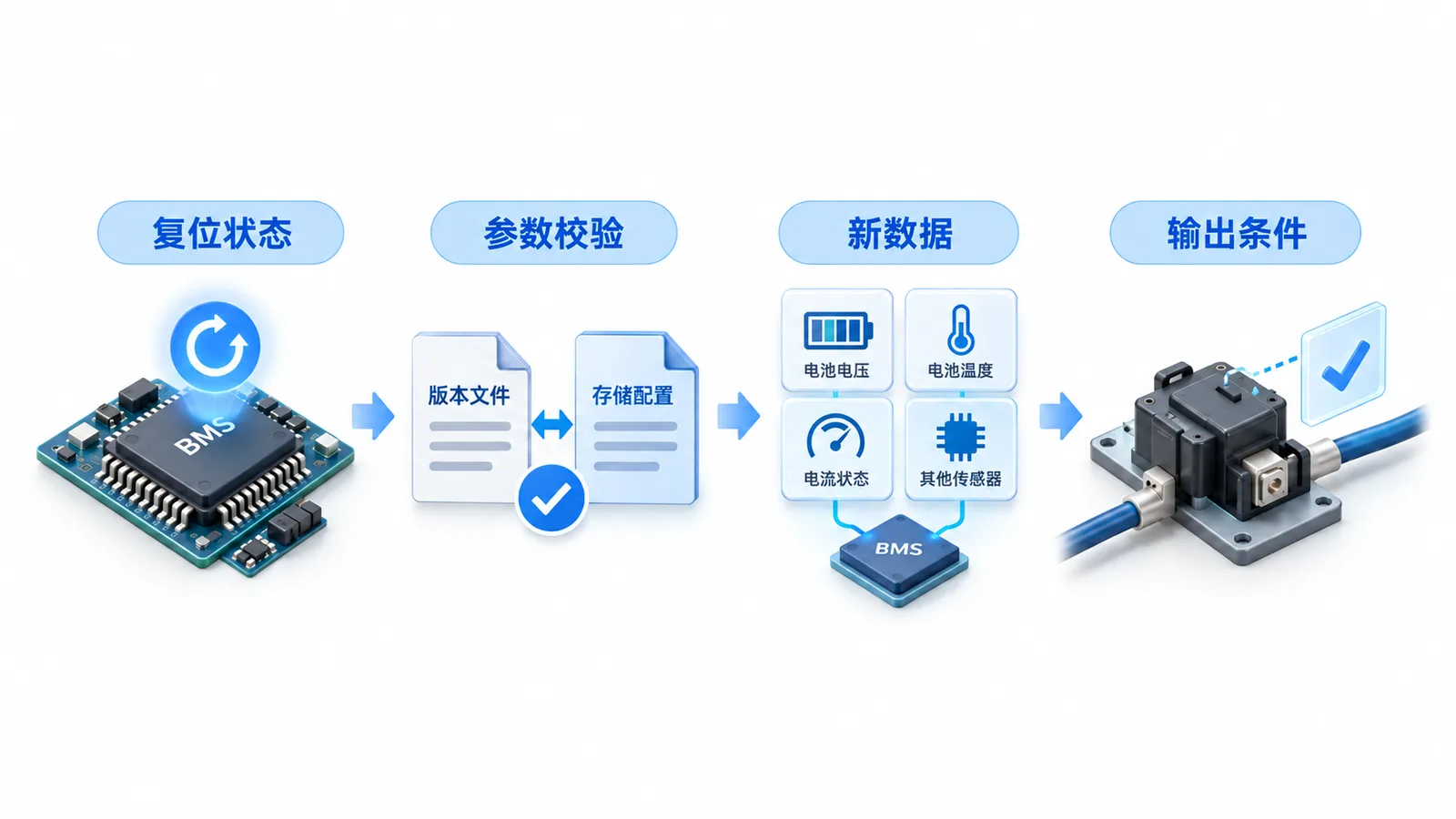

市电中断、BMS辅助电源中断、采样芯片复位和通信网关重启，带来的状态变化并不相同。只拔掉测试电脑连接线再插回去，覆盖不了板卡复位与参数加载；只断开板卡电源，也不能证明UPS在市电故障下的切换表现。通信链路掉线与恢复的分层核对，可参考储能EMS通信网关PCBA掉线与恢复的出厂测试。

手机端可左右滑动查看完整表格。

以BQ76952为例，TI手册说明：若由主控在上电后初始化寄存器，而未将相关设置写入OTP一次性可编程存储，器件每次重新上电后需要重新初始化。其不同低功耗模式对寄存器保持也有不同规定。这个器件例子提醒采购：恢复通信之后，还要复核当前运行配置。其他芯片按各自手册评审，不能照搬这套模式规则。

随后读取新采样数据及有效性状态，并按设计检查故障锁存、人工复位权限和输出重新使能条件。若项目要求掉电前保存事件或累计量，还应确认保存触发点、异常中断时的完整性检测与恢复策略。不是每个寄存器都需要保存；应逐项区分可重建配置、历史数据和即时状态。

把一次测试写成别人可以复现的用例

下列字段是供项目评审填写的记录示例，不是英特丽客户实测报告。建议一条用例一份记录，判据先经设计方确认，再用于制造验收。

实际记录中保留首次失败，再关联诊断与复测结果。如果更换了采样或隔离器件，应记录变更后的适用板号和验证范围；缺料替代所需材料可查看储能PCBA关键器件替代前的分阶段评审清单。

出厂测试覆盖哪些项，在试产阶段定下来

样机阶段可用较完整的工况组合识别设计边界；量产逐板项目则围绕装配、烧录、配置和关键功能形成可重复的规程。不能因某项设计验证曾经通过，就省略制造过程引入风险对应的检查；也不宜把所有整机工况都复制进每块PCBA的工位。

采购、研发与制造方应共同划定逐板测试、抽样或阶段性验证、电池系统试验、UPS联调各自的项目和记录。工装程序升级后，先确认新旧结果的可比性、失败判定和版本适用范围，再切入批量。BMS主控与采样板的分工，可结合新能源储能BMS PCBA代工的板卡组成一并核对。

交付时，将板号关联到硬件、固件、配置、测试程序及对应结果。若存在按板校准的数据，应与通用配置区分，保留写入和复读记录。报价阶段先提供BOM、Gerber、装配图、接口资料及拟定验收范围；完整测试程序和正式限值可在评审后冻结，避免把尚待开发的文件误当成初次询价门槛。

采购常见问题

用上位机日志就能测出保护响应时间吗？

需要先评估日志时间戳所代表的事件以及通信、缓存和刷新延迟。若判据针对实际端口变化，应直接记录对应输入和输出，再将日志作为辅助证据。日志能够支持的时间分辨率，应在测试规程中说明。

是否必须把真实UPS接到PCBA产线上？

取决于双方划定的验收范围。接口模拟可以覆盖明确的板级项目，UPS整机协同另行安排。制造方应说明模拟覆盖的功能与留下的验证项，由系统责任方接续验证。
