储能EMS通信网关PCBA代工：掉线与恢复需要做哪些出厂测试？

网关的网口灯亮了，监控页面也重新显示“在线”，但功率值仍停在掉线前。这类现象提醒采购方：把“通信正常”写进验收单，信息还不够。对接储能EMS通信网关PCBA代工时，需要把恢复后的数据与业务状态写成可执行的测试项。

本文讨论按客户设计制造的网关板，重点是量产出厂可复现的检查，以及试产阶段需要先验证的异常场景。文中的清单是工程评审建议，具体限值和异常策略由客户研发确认；储能站调度逻辑、网络安全体系及现场保护配合另有验证范围。

先列出接口，再明确网关在两端分别做什么

EMS是能量管理系统；通信网关通常在不同设备或网络之间交换数据。RS-485描述电气接口，Modbus规定一类应用消息，二者不是同一个层次。网关也可能使用以太网、CAN或MQTT，验收应按已实现的接口与协议列项目，而非把所有常见协议塞进一张表。

例如，网关向电池管理系统读取状态，又向上位系统提供寄存器。两端可以具有不同角色、更新周期和故障状态。Modbus官方TCP/IP指南分别讨论客户端、服务器及网关；事务标识用于关联请求与响应，后端数据映射仍需要产品自己的定义。[1] 因此，评审资料应包含端口编号、通信角色、点表和固件配置，不能只给一个“支持Modbus”的产品说明。

手机端可左右滑动查看完整表格。

与BMS相连时，应同时核对电池侧点表的版本。采样板原始读数的验收方法，可结合储能BMS采样板PCBA代工的采样、断线与均衡验收阅读；本篇把关注点放在数据经过网关后是否仍能正确识别。

掉线测试至少区分“线断了”和“设备不回答”

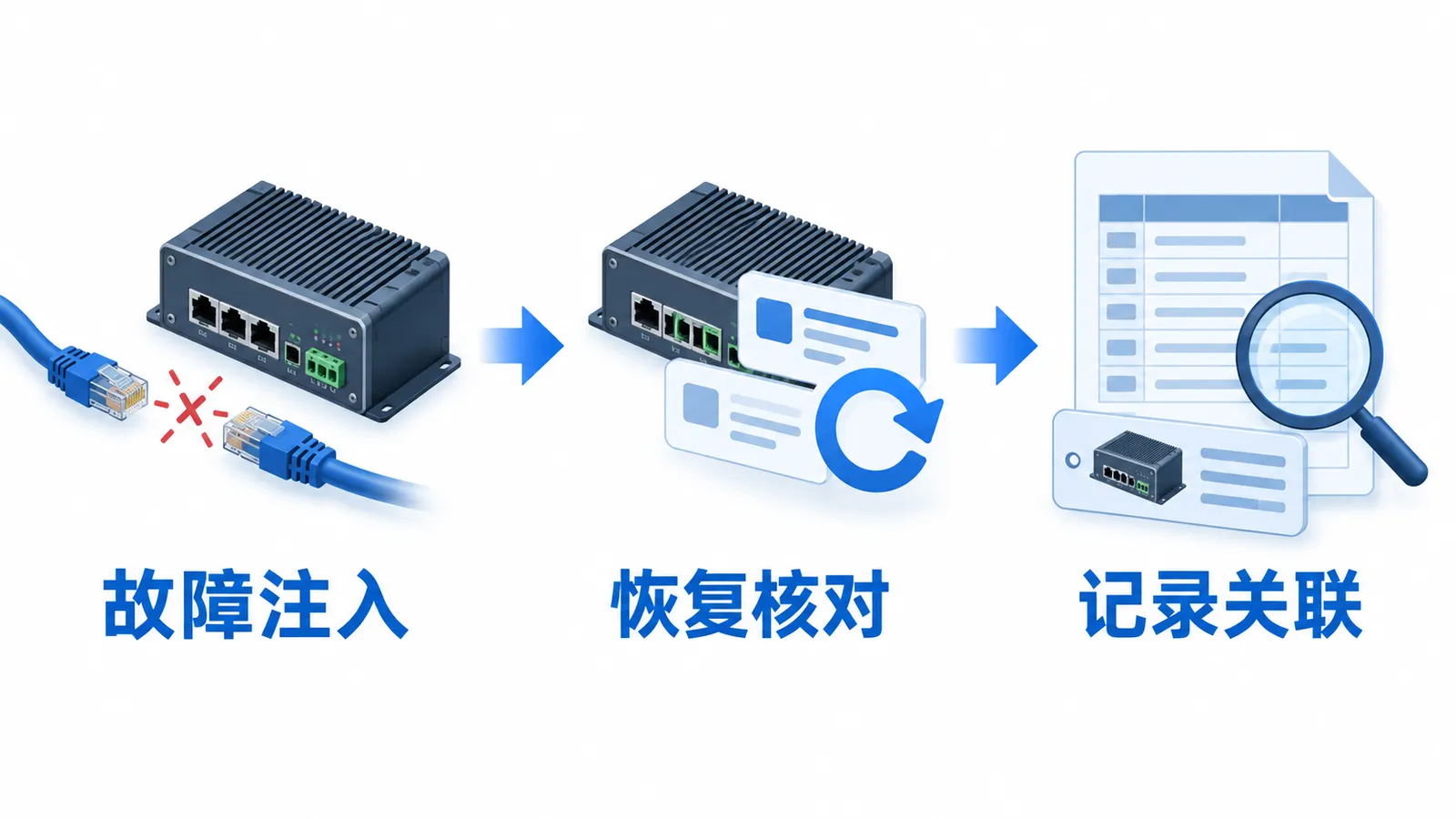

物理断开会改变链路状态，应用程序无响应却可能保持网口连接。仅拔插网线，容易遗漏后一类故障。设计验证阶段可以利用受控对端或故障注入装置，分别停止响应、返回错误数据、延迟应答和重启服务。量产选取哪些场景逐板执行，要考虑缺陷检出能力及工位节拍，再写入获批程序。

测试前先建立正常基线：用可区分的模拟数据确认端口映射，读取当前配置与版本，然后开始正常轮询或消息交换。用于验证的写命令应指向模拟设备或已确认的安全输出，避免在带能运行的储能设备上临时试断线和重试。

手机端可左右滑动查看完整表格。

Modbus串行指南规定了RTU帧的CRC校验；应用协议还区分网关路径不可用与目标设备未响应等异常。[2][3] 测试程序应保存实际收到的错误类型，避免把所有异常统一显示成“断线”。错误帧测试也要明确是在串行侧还是应用层注入，错误位置不同，预期响应可能不同。

超时值从项目需要和链路条件推导。Modbus TCP/IP指南没有给所有实现规定统一响应时间，并提醒重试时机应考虑预期网络延迟。[1] 双方评审时可先提供设备更新周期、对端响应范围和网络结构，再确认故障识别时限；单纯把超时调得很短，可能引起过密重试。

恢复要验到新数据，写命令还需独立确认执行结果

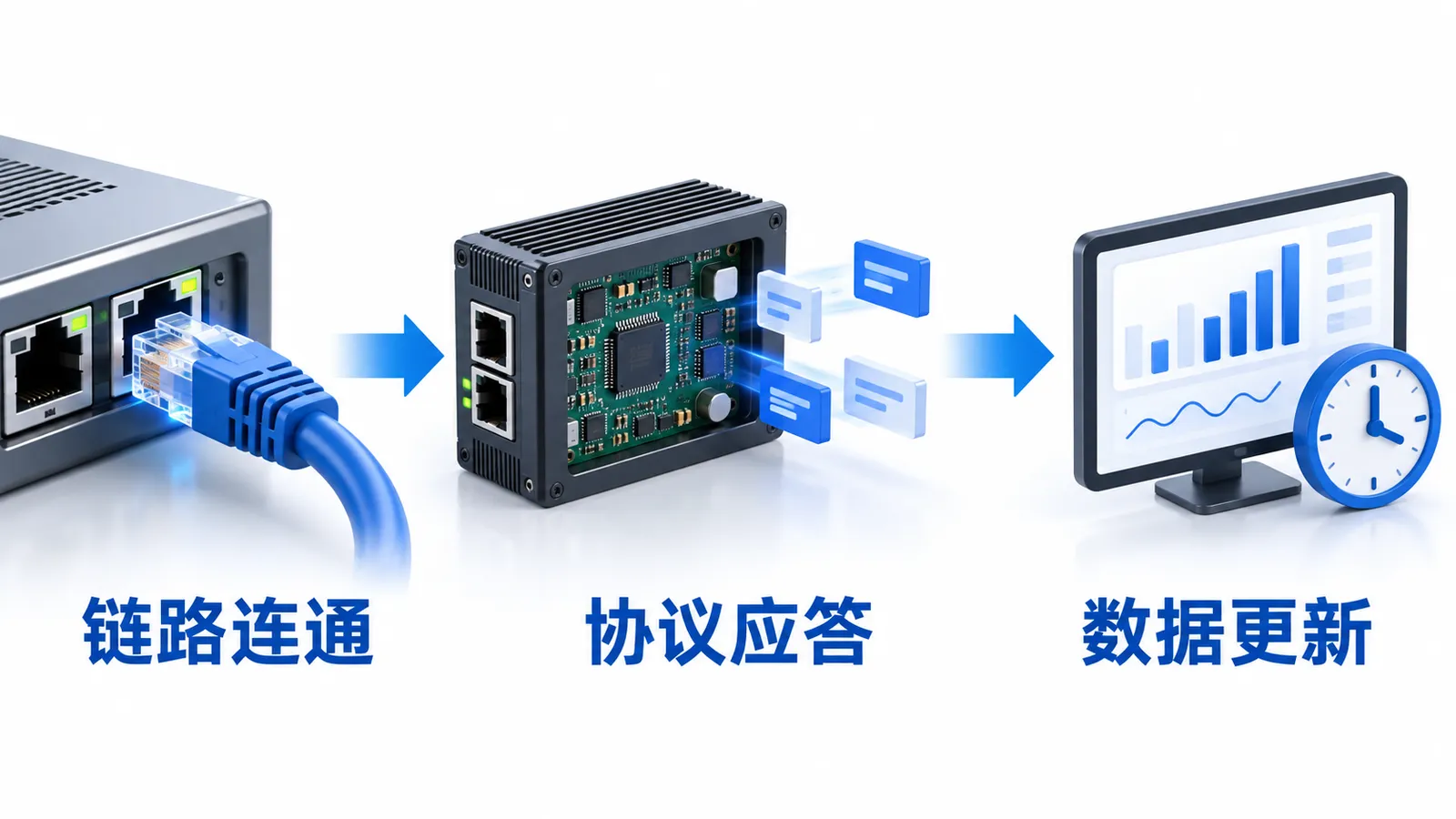

恢复检查可按三层组织。先看物理链路或连接是否建立，再看协议请求是否获得匹配响应，最后让对端数据发生受控变化，核对网关两端的新值、更新时间和有效状态。数据一直不变的测试，即使反复读到相同数值，也难以区分真实采集与旧缓存。

数据新鲜度指某个值是否仍在项目认可的有效时间内。若上下游时钟未同步，直接相减的时间戳可能失真；可在同一测试端计时，或使用经定义的序号、更新标志与受控值变化，并记录采用的方法。掉线期间保留最后值、标成无效还是置为约定缺省值，都应由点表或状态规则说明，测试据此判断。

写命令另建一条验证链：收到命令、网关接受、下游响应、状态反馈。对于启停或动作类指令，要明确重复提交、超时后重试和重新连接时的处理规则。通信应答表明哪一层已接收，应结合协议语义和实际反馈判断；涉及设备动作时，需要系统方提供可观察的执行结果，或在板级模拟环境中规定等效反馈。

如果产品确实使用MQTT，再加入会话、订阅和缓存项。OASIS MQTT 5.0区分会话状态与保留消息，也提供消息过期间隔；QoS 1允许重复投递。[4] 工程上据此检查重连后的旧值识别、重复消息处理及命令有效期。协议投递等级本身没有替应用软件定义“这次启停是否还该执行”，应用层仍需自己的业务规则。

重启恢复还应检查非易失配置。测试人员先保存经批准的端口参数或点表配置，完成规定的掉电过程，再回读和比对。若配置写入中断的验证属于设计范围，应在试产验证中指定中断点与预期回退行为；量产工位按定版方式核对写入结果和版本，避免无边界地进行反复断电。

把逐板检查与试产验证分开，交付记录才容易复查

逐板项目通常围绕实际装配端口、烧录配置、基本收发和获批恢复用例展开。长时间并发、拥塞、资源耗尽或复杂网络切换更适合在设计与试产阶段按风险展开，再决定是否保留缩减后的量产用例。生产功能测试通过覆盖的是约定条件，现场网络拓扑与多设备调度仍由系统验证衔接。

制造准备也分阶段。发起评审时可提交Gerber及装配资料、受控BOM、端口引脚、协议与点表说明、已有固件和预期测试场景；尚未定稿的限值列为待确认项。试产前再冻结烧录包、配置文件、对端模拟方式和验收程序；试产后形成异常闭环、程序版本及量产测试范围；转量产前要关闭哪些变更，可参考储能PCBA从小批试产转量产的工程变更关闭清单。这样不会要求采购在询价时就拿出未来才产生的测试记录。

如果通信收发器、隔离器件或存储器发生替代，先判断其影响到的接口、时序、掉电保持及软件兼容项目。候选料资料与批准范围可参照储能PCBA代工代料的AFE、隔离芯片和继电器替代评审组织；对网关实际涉及的器件逐项选取验证内容。

保留日志时，区分工位抓包时间、设备时间和后台入库时间。失败后复测应关联原记录，说明是线束、配置、程序还是板卡问题；若临界耗时在不同工位结论不一致，先按已批准的方法复核计时边界与对端条件，再由指定人员判定。

采购评审中还会遇到的三个问题

Ping通了，能否结束通信验收？

Ping只能辅助检查IP层的可达性，还要检查产品实际使用的协议服务与业务点。网关数据转发是否正确，需用已知输入核对地址、单位、解析和更新状态。

“自动恢复”一定要求恢复全部远程控制吗？

应先定义恢复权限。有的项目允许重新采集，但控制需要新指令或人工确认。验收分别列出采集恢复、告警处理和控制重新授权条件，避免把自动恢复理解成旧命令自动重放。

液冷控制器掉线后的动作也由网关出厂测试负责吗？

网关可检查消息及状态转发，泵阀、传感器和本地保护动作需要控制器及系统侧验证。相关接口分工可结合液冷储能控制板PCBA代工的泵阀、传感器和告警联锁测试确定。

技术资料与联系

核对日期：2026年9月22日。协议文件用于确认机制与适用条件；本文的量产用例、分阶段资料和空白记录是工程组织建议，不构成所有储能网关统一测试标准。

1. [1] Modbus TCP/IP Implementation Guide V1.0b：客户端/服务器/网关、事务匹配及第4.4.1.4节超时管理。
2. [2] Modbus Serial Line Guide V1.02：串行帧校验与错误处理。
3. [3] Modbus Application Protocol V1.1b3：网关异常响应的不同含义。
4. [4] OASIS MQTT 5.0：会话状态、消息过期与QoS投递语义，仅适用于采用对应协议版本的产品。
