4G网关控制模块ODM开发_RS485设备上云MQTT方案商-山西英特丽电子

一、设备上云的换代窗口：为什么是现在、为什么是 4G Cat.1

1.1 三股力量同时推

• 2G/3G 退网：存量 2G DTU 类设备面临网络停服，必须换代；
• Cat.1 成本下探：据公开行业资料，4G Cat.1 模组凭借复用现有 4G 网络、成本与功耗均衡，已成为中低速率物联网场景的主流选择；
• 云平台生态成熟：主流物联网云平台对 MQTT 等标准协议的接入支持完善，设备侧开发门槛大幅下降。

三股力量交汇的结果：RS485 串口设备 + 4G 网关模块 + 云平台，成为存量设备数字化改造投入产出比很高的一条路径。

1.2 这颗模块的定位

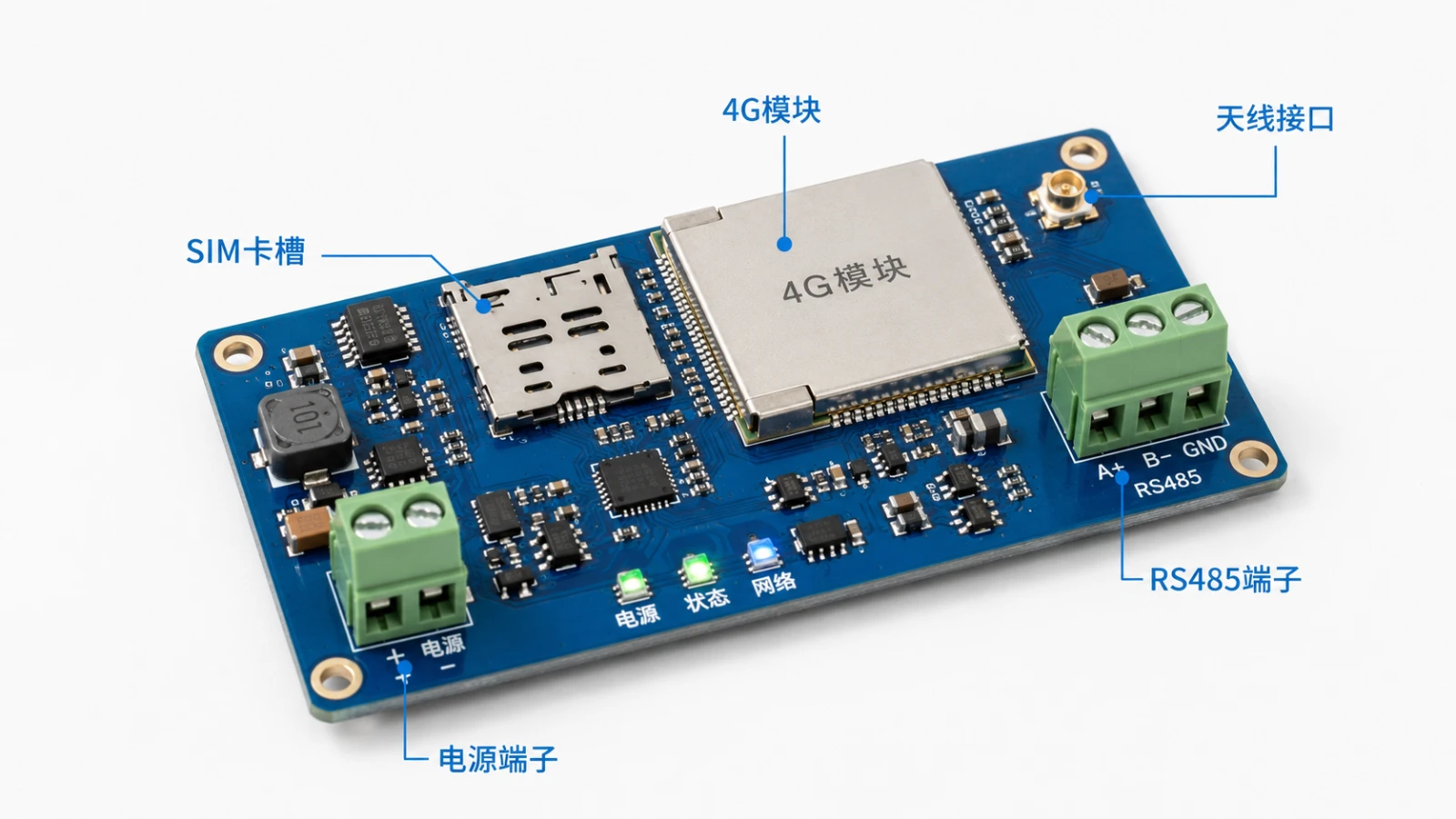

山西英特丽可承接 ODM 开发的 4G 网关控制模块，基于合宙 4G 模组构建，定位是"嵌入式联网底座"：既可以作为独立 DTU 形态使用，也可以作为模块嵌入客户设备内部，把"联网上云"作为设备的内建能力交付。核心能力（清单口径）：实现底层 485 通讯与云端数据交互；支持 TCP、UDP、MQTT、HTTP 等协议；具备数据定位能力与良好扩展性。

二、从 RS485 到云端：数据链路逐段拆解

 现场设备(电表/仪表/PLC/控制器)
      │ RS485 (Modbus RTU 等)
      ▼
 ┌──────────────────┐      4G 蜂窝       ┌──────────────┐
 │ 4G 网关控制模块     ├──────────────────►│ 物联网云平台    │
 │ ·协议解析/封装      │  TCP/UDP/MQTT/    │ ·数据存储/看板  │
 │ ·缓存/断点补传      │  HTTP             │ ·告警/下发     │
 │ ·定位/状态上报      │◄──────────────────┤ ·远程配置/OTA  │
 └──────────────────┘      指令下行        └──────────────┘

2.1 RS485 侧：跟存量设备"说方言"

RS485 是物理层，真正的工作量在协议层：Modbus RTU 是基本盘，但现场设备的寄存器表五花八门——同是电表，不同品牌的寄存器地址、数据类型、字节序都可能不同。网关固件需要支持可配置的采集模板（寄存器地址、采集周期、数据变换规则），让一颗模块适配多种从机设备，而不是每接一种设备改一版固件。

2.2 协议选型：TCP/UDP/MQTT/HTTP 怎么选

工程上常见组合是"MQTT 为主、TCP 透传兜底"：新平台走 MQTT 标准接入，老系统用透传平滑过渡，两条路在同一硬件上用配置切换。

2.3 弱网可靠性：工业现场的真实网络

厂房深处、地下泵房、金属柜体内，信号波动是常态。可靠性设计的基本盘：本地缓存 + 断点补传（网络恢复后按序补发不丢数）、连接保活与自动重连、看门狗与异常自恢复。这些机制平时看不见，决定的是系统全年的数据完整率。

2.4 定位与资产管理

模块具备数据定位能力，对移动或分散部署的资产（移动设备、共享设备、分布式柜体）可以把"位置"作为数据维度上报——设备在哪、是否被挪动，平台侧一目了然。

三、不止工业：同一底座的多场景形态

"485 上云 + 多协议 + 可扩展"的组合不止服务工业。同一硬件底座的几类衍生形态（清单口径）：

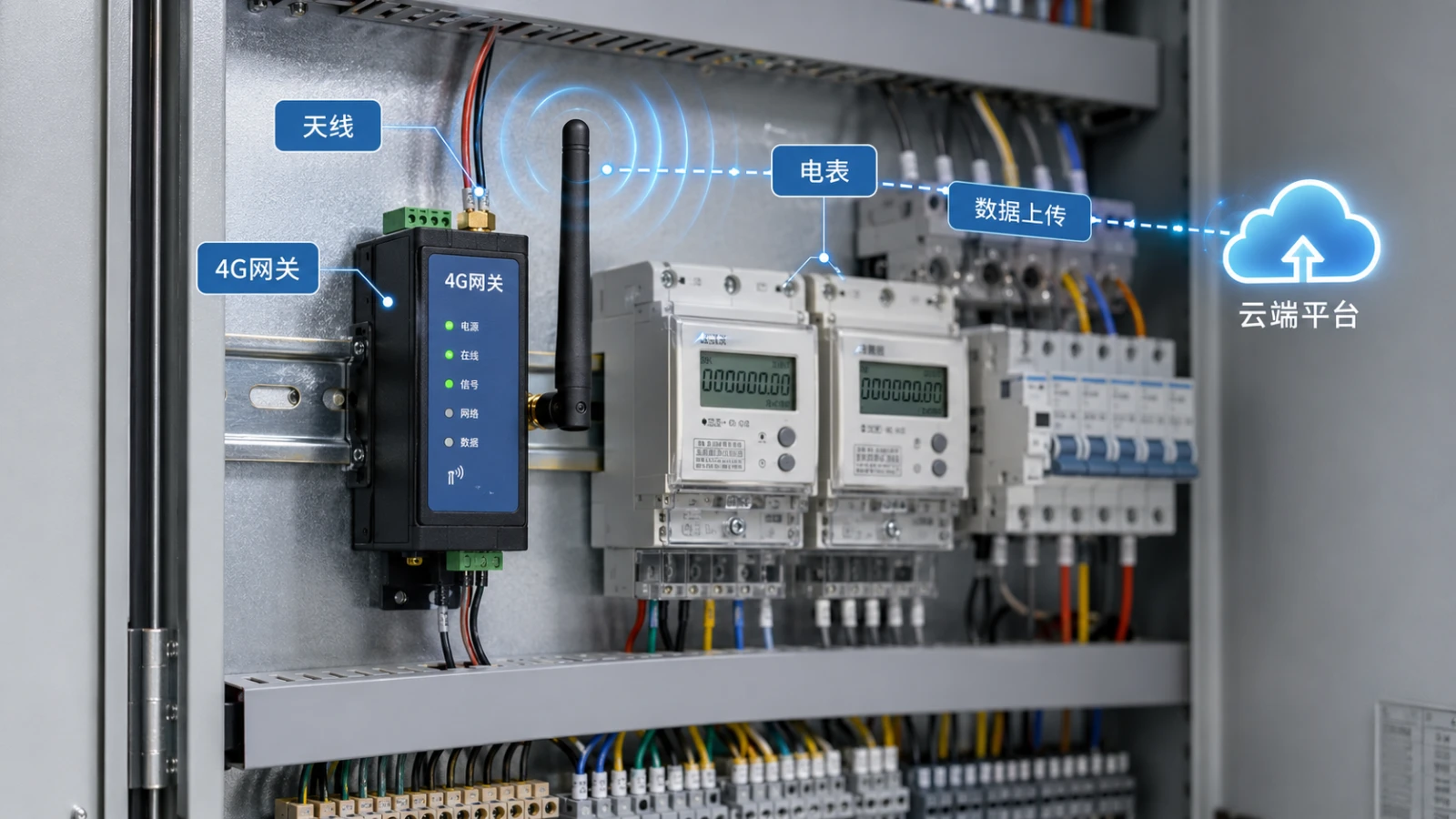

• 工业设备联网：仪表、控制柜、泵站的远程抄读与告警；
• 智能开关面板：面板类产品的联网控制通道；
• 智能语音交互模块：消费电子产品的联网与交互组合；
• 共享设备联网：扫码启动、计费上报、远程锁定——共享按摩等运营类设备的联网管理可延伸阅读 共享按摩枕方案开发；
• 医疗场景蜂窝版本：无 WiFi 环境的数据采集回传，与 医疗 WiFi+蓝牙数据采集网关 互为补充。

四、ODM 定制开发流程

1. 设备与平台对齐：从机设备清单（协议/寄存器表）、目标云平台与鉴权方式；
2. 形态确定：独立 DTU（导轨/壁挂、端子定义）或嵌入式模块（接口与结构尺寸按客户主板定义）；
3. 固件定制：采集模板、上报格式（JSON/二进制）、告警规则、远程配置项；
4. 实测验证：弱网模拟、断电恢复、长时间稳定性与流量统计；
5. 量产与运维：产测覆盖射频与全功能项；SIM/流量方案与远程升级策略按运营模式确定。

五、制造能力

蜂窝类产品的射频一致性是制造端的硬指标：模组焊接、天线馈线、阻抗控制都需要稳定制程。山西英特丽以 30 条 SMT 产线、32000 ㎡厂房承接通讯类电子制造，通过 ISO9001 / IATF16949 / ISO13485 体系认证；模组类器件的焊接质量管控见 BGA 焊接 X-Ray 检测与返修，批量验收口径见 PCBA 可靠性测试与 IPC-A-610。





附录：术语速查

• DTU（Data Transfer Unit）：把串口数据透传到网络的数据传输终端。
• Cat.1：4G LTE 的低速率等级，成本功耗均衡，物联网常用。
• Modbus RTU：工业领域广泛使用的串行通讯协议。
• MQTT：轻量级发布/订阅消息协议，物联网平台主流接入方式。
• 透传：网关不解析内容、把串口数据原样转发到服务器的工作模式。
• 断点补传：断网期间本地缓存、恢复后按序补发数据的机制。
• 看门狗：程序异常时自动复位系统的硬件/软件机制。
