便携储能电源PCBA代工：户外电源主控板/BMS/逆变器板SMT贴片制造全解析
便携储能电源PCBA五大核心板卡——主控/BMS/MPPT/逆变器/PD快充一站式代工（山西英特丽）
一、便携储能电源：中国品牌出海爆款持续放量
2020年以来，华宝Jackery率先在北美打开便携储能电源市场，随后正浩EcoFlow、铂陆帝Bluetti、Anker SOLIX、ALLPOWERS、DJI Power等国产品牌接连进入Costco、Amazon、Home Depot、BestBuy等主流渠道。2026年，随着美国自然灾害频发、露营房车文化兴起、欧洲家庭应急备电意识觉醒，便携储能电源年出货量继续保持30%以上复合增长，主流产品额定功率从600W向3600W级别升级，电池容量从500Wh向5000Wh级别跃升。
对PCBA代工厂而言，这是一个"量大、结构稳定、客户设计成熟、SKU众多"的理想OEM品类。品牌商每年推出十余款新品，但核心电路架构基本沿用成熟平台（MCU+BMS+逆变+MPPT+PD），代工厂只需在既定设计上稳定执行SMT贴片、波峰焊插件、三防涂覆、ICT/FCT全测，即可完成从5K片试产到百万片量产的平滑切换。

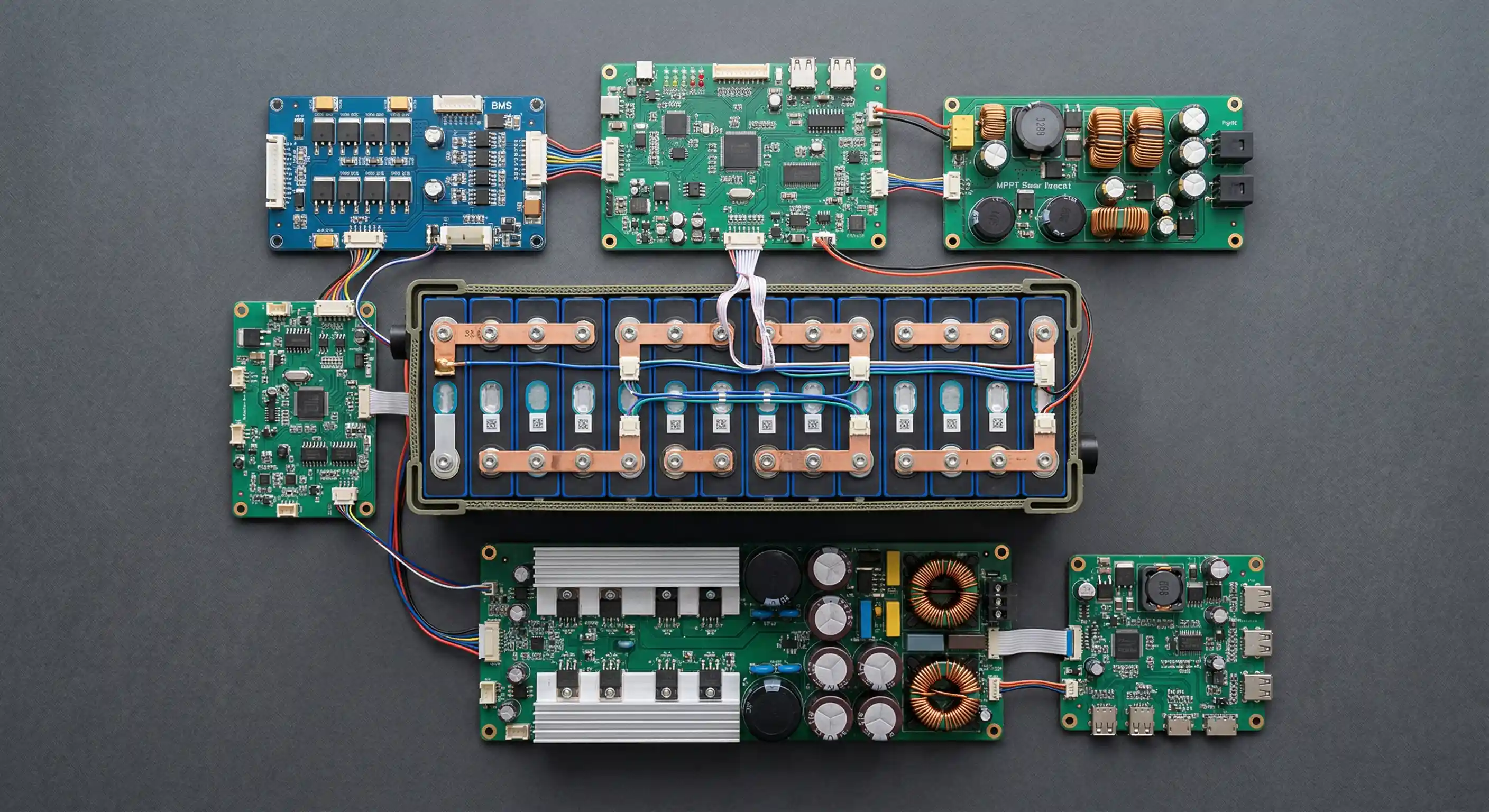

二、便携储能电源核心PCBA板卡构成
主控MCU板
STM32 G4/H7或国产GD32/CH32承载整机控制、显示屏驱动、App蓝牙/Wi-Fi通信，板卡设计由客户完成，英特丽按图贴装。
高精度BMS板
针对16S磷酸铁锂或14S三元锂，集成AFE前端（BQ76952/ADI）、分流采样、均衡电路，支持SOC/SOH精度1%以内。
MPPT太阳能充电板
12–60V宽压输入，最大1000W MPPT算法由客户固件实现，硬件SiC二极管、电感、大电容按BOM贴装。
纯正弦波逆变器板
600W–3600W全桥/半桥拓扑，IGBT或SiC MOS功率模块高压大电流焊接，输出THD<3%，严格遵循客户PCB分区设计。
PD3.1快充板
USB-C PD3.1 140W快充协议芯片（CH34xx/IP2738）焊接，多口Type-C接插件耐久插拔由客户图纸要求执行。
AC输入与继电器板
AC 100V/230V整流输入、软启动电阻、大功率继电器贴装，爬电距离严格按UL2743/IEC62368安全距离执行。
三、便携储能PCBA制造关键工艺要求
| 高压大电流混贴 | 逆变器板同时存在400V母线与低压MCU信号，SMT+THT混贴生产线须精确控制波峰焊高度与锡膏厚度，避免高压区域拉尖、锡珠 |
|---|---|
| 功率模块焊接 | IGBT/SiC MOS模块按器件Datasheet控制回流焊曲线，X-Ray检测空洞率≤10%，确保功率循环寿命满足客户整机测试要求 |
| 安全爬电距离 | UL2743/IEC62368对AC-DC之间爬电与电气间隙有明确最小值，SMT贴片完成后AOI自动比对客户Gerber，人工再次复核 |
| EMC共模滤波 | 共模电感、Y电容、安规电容按客户BOM焊接，EMC整机测试由客户完成，制造端保证焊点可靠性、元件一致性 |
| FCT全功率负载测试 | 出厂前按客户SOP执行额定功率带载测试，AC输出电压/频率/THD实时采集，数据回溯可追溯到生产批次 |
四、从客户设计到海外交付的标准流程
五、为什么出海便携储能品牌选择华北EMS代工
第一，华北地区靠近天津港、青岛港两大出口枢纽，整机经仓储到出口通关的物流链条更短；第二，相比珠三角代工厂的高人工成本，华北EMS在相同工艺水平下可节省15%–20%的制造费用，对便携储能这种价格敏感品类至关重要；第三，山西英特丽厂房拥有30条SMT产线与32000㎡空间，支持多SKU同时排产；第四，已为储能BMS、充电桩控制板、光伏逆变器等新能源领域客户稳定量产，高压大电流板卡工艺经验延伸到便携储能品类非常顺畅。
六、适用产品类型
便携储能电源PCBA代工，选懂出海品牌工艺要求的制造伙伴
IGBT/SiC X-Ray全检 + UL/CE爬电复核 + FCT全功率带载测试
华北近港口出海物流通路，按客户设计稳定代工代料量产交付
